GC 백플래시는 기화한 용매 부피가 라이너의 수용 가능한 부피를 넘을 때 발생한다. 용매 물성, 주입량, 주입구 온도와 절대압력으로 팽창부피를 계산한 뒤 실제 라이너 유효용량과 비교하고, 주입량 축소·대용량 라이너·압력 펄스를 실험으로 검증해야 한다.
목차
GC 백플래시가 생기는 조건과 신호

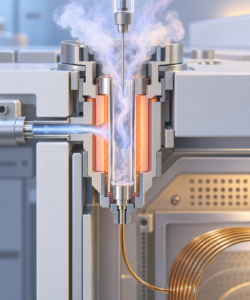

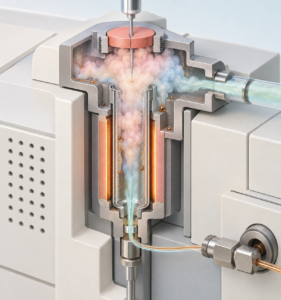

액체 시료가 가열된 주입구에 들어가면 용매가 순간적으로 기화하면서 수백 배 이상 팽창할 수 있다. 이 증기 구름이 라이너가 수용할 수 있는 부피를 넘으면 시료가 라이너 위쪽, 셉텀 퍼지 유로 또는 가스 공급 유로까지 역류하는 GC 백플래시가 발생한다.
대표 신호는 피크 면적 재현성 저하, 감도 손실, 테일링·분할 피크, 유령 피크와 후속 공시료의 캐리오버이다. 그러나 이 현상들은 라이너 활성점, 컬럼 과부하, 주사기 오염에서도 나타나므로 크로마토그램만 보고 백플래시로 확정해서는 안 된다.
특히 스플리트리스 주입은 초기 퍼지 밸브가 닫혀 있어 증기를 빠르게 배출하기 어렵다. 스플리트 주입도 순간 팽창이 라이너 용량을 넘을 수 있으므로 높은 분할 유량만으로 안전하다고 판단하지 않는다.
증상별 원인 구분
| 관찰 결과 | 우선 의심 원인 | 구분 시험 |
|---|---|---|
| 면적 변동·캐리오버 | GC 백플래시 | 주입량 단계 시험 |
| 고농도에서만 전면피크 | 질량 과부하 | 분석물질 질량 축소 |
| 주입량과 무관한 공시료 피크 | 유로 오염 | 무주입 공시료 비교 |
| 활성 성분만 테일링 | 라이너 활성점 | 비활성 라이너 비교 |
GC 백플래시 팽창부피 계산
이상기체 근사에서는 n = V주입(µL) × 10⁻³ × ρ/M, V증기(µL) = nRT/P절대 × 10⁶으로 계산한다. 여기서 ρ는 용매 밀도(g/mL), M은 분자량(g/mol), T는 주입구 온도(K), R은 8.314 kPa·L·mol⁻¹·K⁻¹이다.
압력 단위가 가장 흔한 오류 원인이다. 기기 화면의 주입구 압력이 게이지압이면 주변 대기압을 더해 절대압력으로 바꾸며, 사용 중인 계산기가 psig와 절대압력 중 무엇을 요구하는지도 확인한다. 온도를 섭씨 그대로 넣거나 kPa와 bar를 혼용하면 결과가 크게 어긋난다.
입력 예시로 메탄올 1.0 µL, 밀도 0.792 g/mL, 분자량 32.04 g/mol, 주입구 250°C, 게이지압 83 kPa, 대기압 101.3 kPa를 사용하면 절대압력은 184.3 kPa이다. 계산된 몰수는 약 2.47×10⁻⁵ mol이고 팽창부피는 약 0.583 mL, 즉 583 µL이다.
이 계산은 완전하고 빠른 기화를 가정한 근사치이다. 용매 비점 부근의 낮은 주입구 온도, 혼합용매, 수분 함량이 큰 시료와 비휘발성 매트릭스에는 오차가 커질 수 있으며, 혼합용매는 평균 분자량 하나를 임의로 넣기보다 조성별 몰수를 합산하거나 검증된 제조사 계산기를 사용한다.
GC 백플래시 진단 5단계
먼저 장착된 라이너의 부품번호, 내경, 물리적 부피, 충전재와 유효용량을 확인한다. 메서드 파일의 라이너 설정이나 과거 구매 기록이 아니라 실제 장착품을 대조해야 하며, 유리솜·프릿·테이퍼 구조가 있으면 단순 원통 계산값이 실제 사용 가능 부피와 다를 수 있다.
다음으로 주입 순간의 용매 조성, 실제 주입량, 주입구 온도와 압력을 기록해 팽창부피를 다시 계산한다. 정유량 모드에서는 오븐 온도 프로그램에 따라 압력이 변할 수 있으므로 분석 중 최대압력이 아니라 초기 주입 시점의 압력을 사용한다.
원인 분리 시험에서는 동일 시료의 주입량을 1.0 µL에서 0.5 µL로 낮추되 농도를 두 배로 조정해 분석물질 질량을 같게 유지할 수 있다. 작은 주입에서 면적 재현성·피크 형태·후속 공시료가 함께 개선되면 컬럼 질량 과부하보다 용매 팽창 문제가 지지된다.
이후 다른 조건을 고정하고 압력 펄스 또는 더 큰 유효용량의 라이너를 한 번에 하나씩 시험한다. 그래도 이상이 지속되면 주사기, 셉텀, 라이너 활성점, 컬럼 오염과 분석물질 과부하를 별도 원인으로 조사한다.
백플래시 진단 순서
- 라이너 확인
부품번호와 유효용량을 대조한다. - 조건 환산
온도와 절대압력 단위를 맞춘다. - 팽창 계산
용매 물성과 실제 주입량을 넣는다. - 원인 분리
분석물질 질량을 유지해 주입량을 줄인다. - 대안 검증
압력 펄스와 대용량 라이너를 각각 시험한다.
주입량과 라이너 용량 결정
계산값은 라이너 외형의 물리적 부피가 아니라 제조사가 제시한 유효용량 또는 계산기의 용량 판정값과 비교하는 것이 안전하다. 물리적 부피만 제공되었다면 라이너 전체를 사용 가능한 공간으로 간주하지 말고 공급사에 충전재와 가스 흐름을 반영한 기준을 확인한다.
앞의 메탄올 조건에서 900 µL를 전부 비교용량으로 가정하면 1.0 µL 주입의 점유율은 약 65%이고 계산상 경계 주입량은 약 1.54 µL이다. 그러나 같은 라이너의 확인된 유효용량이 450 µL라면 점유율은 약 130%, 계산상 경계는 약 0.77 µL가 되어 1.0 µL 주입은 부적합하다.
경계 주입량은 권장 운전값이 아니라 팽창부피와 비교용량이 같아지는 이론값이다. 실제 최대 주입량은 압력 변동, 대기압, 주입량 정확도, 용매 조성 편차와 라이너 오염을 고려한 내부 여유 기준을 적용하고 반복 주입 시험으로 확정한다.
감도 때문에 주입량을 유지해야 한다면 더 큰 유효용량의 라이너를 우선 검토한다. 다만 큰 내경은 저비점 성분의 전달과 피크 폭에 영향을 줄 수 있으므로 단순히 가장 큰 라이너를 선택하지 않고 주입 모드와 분석물질 특성까지 함께 평가한다.
메탄올 계산 예시
| 비교 기준 | 용량 | 점유율 | 경계 주입량 |
|---|---|---|---|
| 물리적 부피 가정 | 900 µL | 약 65% | 약 1.54 µL |
| 확인된 유효용량 | 450 µL | 약 130% | 약 0.77 µL |
※ 메탄올 1.0 µL, 250°C, 절대압력 184.3 kPa의 계산 예시이다.
예방 조건 선택과 예외 처리
가장 직접적인 예방책은 주입량을 줄이는 것이다. 검출한계가 부족하면 시료 농축, 분할비 조정 또는 검출 조건 개선으로 보완하되, 농도 증가로 분석물질이나 컬럼의 질량 과부하가 생기지 않는지 별도로 확인한다.
압력 펄스는 주입 직후 절대압력을 높여 같은 몰수의 증기 부피를 줄이고 컬럼 전달을 빠르게 한다. 펄스 압력과 시간은 팽창부피뿐 아니라 머무름시간, 용매 포커싱, 분리도와 정량 재현성에 영향을 줄 수 있으므로 기존 메서드와 동등성을 검증한다.
주입구 온도를 낮추면 계산상 팽창부피가 감소하지만, 고비점 분석물질의 불완전 기화와 차별 증발을 유발할 수 있다. 더 높은 분자량의 용매로 바꾸는 방법도 용해도, 반응성, 초기 오븐 온도에서의 포커싱과 분석물질 응답을 다시 평가해야 한다.
이미 백플래시가 반복됐다면 조건만 수정하고 종료하지 않는다. 셉텀과 라이너를 점검하고 퍼지·분할 유로 및 주입구 상부의 오염 가능성을 조사하며, 유지보수 뒤 용매 공시료에서 유령 피크와 캐리오버가 제거됐는지 확인한다.
변경 조건의 QA·QC 검증
수정 조건은 계산 결과만으로 승인하지 않고 원래 조건과 나란히 비교한다. 동일 배치 시료와 표준용액으로 반복 주입해 피크 면적 정밀도, 머무름시간, 피크 모양, 분리도와 정량값의 편향을 확인한다.
고농도 시료 또는 최악 조건 주입 직후에는 용매 공시료를 배치해 캐리오버를 평가한다. 주입량을 단계적으로 바꿨을 때 면적 변동과 후속 공시료 피크가 함께 감소하는지도 기록하면 백플래시 원인 판단의 추적성이 높아진다.
허용 점유율이나 최소 여유율에 모든 GC 메서드에 통용되는 단일 기준이 있는 것은 아니다. 라이너 제조사 자료, 기기 계산기와 시험실의 검출한계·정밀도·캐리오버 요구조건을 근거로 사전에 기준을 정하고, 규제 또는 공정시험기준 메서드라면 변경관리와 필요한 재검증 범위를 문서화한다.
변경 조건 승인 항목
- ✓팽창부피와 유효용량 비교
- ✓반복 주입 면적 정밀도 확인
- ✓피크 형태와 분리도 비교
- ✓후속 공시료 캐리오버 확인
- ✓변경관리와 재검증 범위 기록
관련해서 스플리트리스 주입 최적화 5단계 — 저농도 감도와 정량 신뢰도 글도 참고할 만하다.
정리: 승인 전 체크포인트
GC 백플래시 관리는 용매 팽창부피가 라이너에 들어가는지만 한 번 계산하는 작업이 아니다. 실제 장착 라이너의 유효용량, 주입 순간의 절대압력과 온도, 용매 물성 및 주입량을 같은 단위로 맞춘 뒤 최악 조건을 평가해야 한다.
최종 조건은 계산상 충분한 여유가 있고, 반복 주입 재현성·피크 형태·분리도·공시료 캐리오버가 모두 내부 기준을 만족할 때 승인한다. 계산과 크로마토그램이 일치하지 않으면 혼합용매의 기화 거동, 잘못된 라이너 정보, 실제 주입량 편차와 이미 오염된 유로를 다시 조사한다.
