GC 주입구 누설은 동일한 조건에서 위치별 반응을 비교하고, 의심 부위를 수리한 뒤 같은 시험을 반복해 특정한다. 셉텀·컬럼 연결부·라이너 씰의 기밀 확인과 바탕시험·표준용액을 이용한 분석 성능 확인을 모두 완료한 후 시료 분석을 재개한다.
목차
1단계 — GC 주입구 누설 점검 조건과 기준선 확보
이 절차는 일반적인 분할·비분할 모세관 주입구를 중심으로 구성한다. 온도 프로그램형 주입구, 직접 주입구, 전용 연결 모듈은 씰 구조와 시험 경로가 다르므로 해당 모델의 정비 절차를 우선 적용한다.
시료 시퀀스를 중지하고 운반기체 종류, 공급압, 주입구 압력의 설정값·실제값, 제어 모드, 온도, 분할 유량과 셉텀 퍼지 설정을 기록한다. 분해 전에는 제조사가 지정한 정비 모드로 냉각·가스 차단·감압을 수행하며, 가열된 컬럼의 운반기체를 임의로 끊지 않는다.
내장 누설시험이 있으면 수리 전에 실행해 결과를 보관한다. Agilent 8890의 내장 시험은 컬럼을 설치한 상태에서 빠르게 확인하는 기능이며, 더 엄밀한 압력감소 시험과 민감도가 같지 않다. Agilent 8890 문제 해결 매뉴얼
기록 입력 예시는 ‘장비명=___; 주입구=___; 운반기체=___; 온도=___; 설정압/실제압=___/___; 시험명=___; 결과=___; 최근 교체부품=___’이다. 이후 각 조치의 전후 결과를 같은 양식에 추가하면 시험 조건 변경과 수리 효과를 구분할 수 있다.
2단계 — 셉텀 중앙과 둘레의 누설 반응 분리

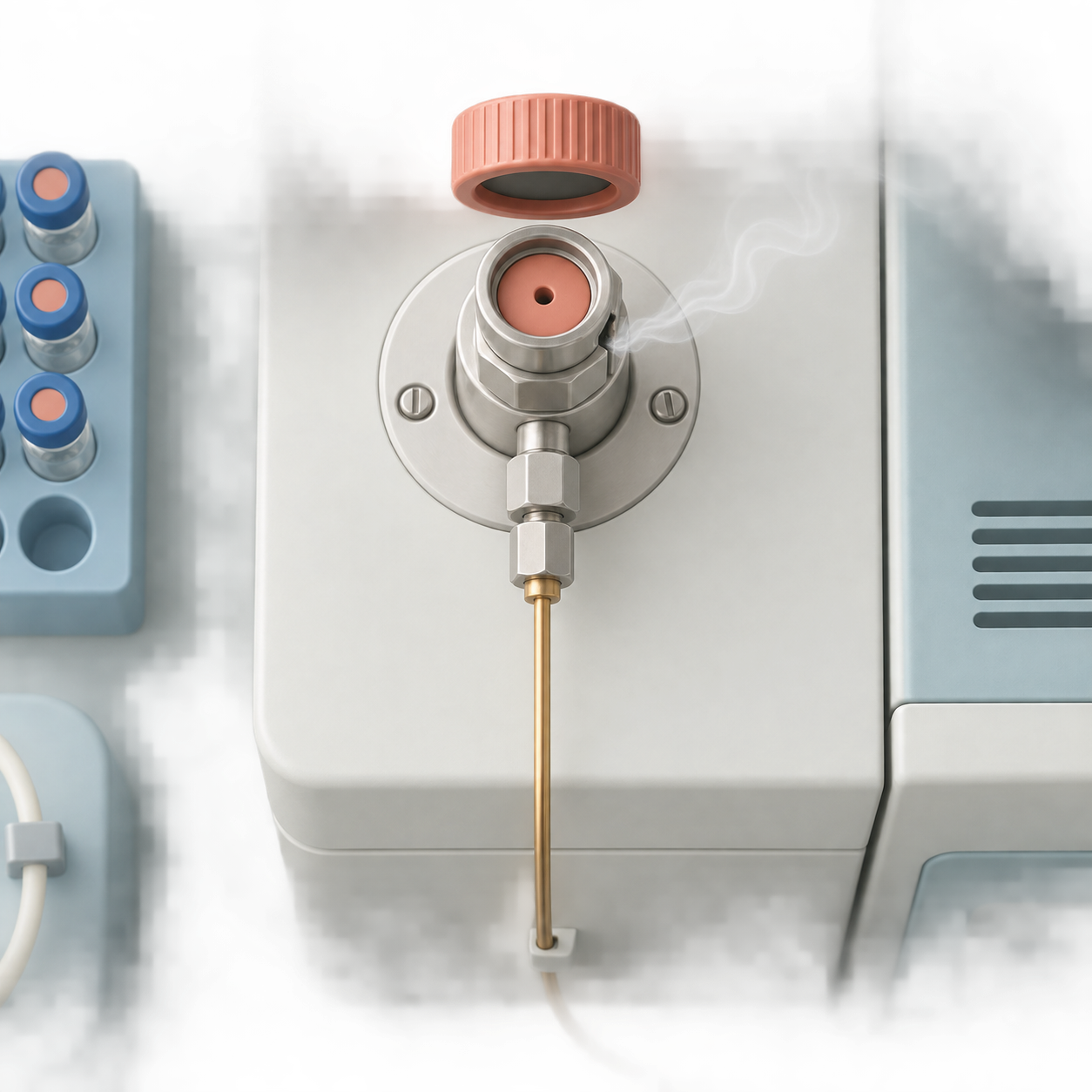

전자식 누설검출기는 사용 전 정상 배출 가스 등 제조사가 지정한 방법으로 작동을 확인하고, 누설 가스가 없는 주변 공기에서 영점을 맞춘다. 셉텀 관통부와 캡 둘레를 천천히 탐색하고, 반응이 나타나면 프로브를 떼어 신호가 회복된 뒤 같은 위치에서 재현되는지 확인한다.
분할 배출 가스, 용매 증기, 강한 기류와 뜨거운 피팅은 판독을 방해할 수 있다. Restek 해당 검출기는 정성 장치이며 질소와 헬륨의 검출감도가 다르므로, 표시등을 누설 유량으로 환산하거나 무반응을 절대적인 기밀 증명으로 해석하지 않는다. 수소에는 비가연성 환경의 미량 누설 탐지용으로만 사용한다. Restek 전자식 누설검출기 사용설명서
셉텀 부근의 반복 반응을 확인하면 냉각·감압 후 관통 손상, 가장자리 변형과 규격 적합성을 확인하고 필요한 셉텀을 교체한다. 캡은 해당 구조의 체결 지침을 따르며, 교체 후에는 관통부와 둘레를 다시 나누어 확인한다.
판독 예시로, 셉텀 위와 주변 공간에서 모두 반응한다면 아직 셉텀 누설로 확정하지 않는다. 정상 배출 가스의 간섭을 배제한 후 관통부에서만 반응이 재현되고 교체 후 사라졌다면, 셉텀을 원인으로 판단할 근거가 강화된다.
셉텀 누설 확인 순서
- 검출기 준비
작동 확인 후 주변 공기에서 영점 설정 - 위치 분리
셉텀 관통부와 캡 둘레를 각각 탐색 - 반응 재현
프로브를 떼고 신호 회복 후 재접근 - 교체 후 확인
정비 절차로 교체하고 같은 위치 재시험
3단계 — 컬럼 연결부와 페룰의 밀봉 상태 확인
주입구 하단에서는 컬럼 너트와 주입구 하부 씰 접합부를 구분해 탐색한다. 서로 가까운 부위에서 반응하더라도 가스가 주변으로 퍼질 수 있으므로 가장 큰 반응 한 번만으로 부품을 확정하지 않는다.
컬럼 연결부가 의심되면 정비 조건으로 전환한 뒤 페룰의 규격·손상, 컬럼 끝단의 균열과 삽입 길이를 확인한다. 손상 부품을 교체하고 필요한 경우 컬럼 끝을 깨끗하게 절단한 뒤, 해당 주입구의 설치 치수와 너트·페룰 조합에 맞춰 재설치한다. 체결량과 삽입 길이를 모든 장비에 동일하게 적용하지 않는다. Agilent GC 누설 예방·진단 자료
기록에는 ‘컬럼 너트 반응=있음; 하부 씰 반응=불명확; 조치=페룰 교체·컬럼 재설치; 재시험=___’처럼 관찰과 판단을 구분해 입력한다. 재설치 후 컬럼 너트 반응이 사라져도 하부 씰 반응이 남으면 두 번째 누설 가능성을 계속 조사한다.
여러 너트를 한꺼번에 조이면 어느 연결부가 원인이었는지 확인하기 어렵다. 위치 특정이 목적이라면 의심 연결부 하나를 조치하고 재시험한 뒤 다음 부위로 이동한다.
컬럼 연결부 점검과 조치
| 점검 대상 | 확인 내용 | 조치 |
|---|---|---|
| 컬럼 페룰 | 규격·손상 | 적합 부품으로 교체 |
| 컬럼 끝단 | 균열·절단 상태 | 필요 시 재절단 |
| 컬럼 설치 | 삽입 길이·체결 | 제조사 지침 적용 |
| 주입구 하부 씰 | 별도 누설 반응 | 컬럼 너트와 분리 확인 |
4단계 — 라이너 씰과 주입구 내부 경로 구분
라이너 씰 점검에서는 라이너 외측 오링, 상부 헤드 조립부와 주입구 하부 씰을 부품도에서 구분한다. 정비 조건에서 오링의 손상·안착과 라이너 규격을 확인하고, 모델에 맞는 부품으로 재조립한다.
외부 탐색으로 위치를 찾지 못했거나 내장 시험을 통과해도 의심이 남으면 제조사 압력감소 시험을 적용한다. Agilent 자료에 제시된 컬럼 포트 봉쇄 방식은 실제 컬럼 연결부를 시험 경로에서 제외하므로, 합격 후 컬럼을 다시 연결한 부위는 별도로 확인해야 한다. Agilent 압력감소 시험의 적용 범위
시험압, 안정화 조건, 유지시간과 허용 압력감소량은 해당 모델의 절차를 사용한다. 정상 퍼지·분할 배출 경로의 격리 방법도 지침에 따라야 하며, 임의로 배출구를 막고 압력 변화만 읽으면 판정 근거가 성립하지 않는다.
오링을 교체해도 시험이 실패하면 하부 씰, 분할 배출 트랩과 연결 배관 등 시험 경로에 포함된 다른 부위를 조사한다. Agilent 8890 매뉴얼도 셉텀·컬럼 재설치·라이너 오링 외에 분할 배출 트랩의 오링 안착을 점검 대상으로 제시한다. Agilent 8890 문제 해결 매뉴얼
5단계 — GC 주입구 누설 수리 후 운전 조건에서 확인
수리 직후에는 수리 전과 같은 시험 조건으로 기밀을 비교하고, 임시 마개와 시험 설정을 해제한 뒤 분석 유로를 복원한다. 가스 흐름을 확인해 운전 조건으로 복귀하고 열 순환 후 연결부를 재점검한다. 일부 피팅은 열 순환으로 밀봉 상태가 달라질 수 있다. Agilent GC 누설 예방·진단 자료
분석 재개 확인은 무주입 바탕시험, 용매 바탕시험, 표준용액의 순서로 계획할 수 있다. 장비의 정상 이력과 비교해 배경·오염 피크를 확인하고, 해당 시험법에서 관리하는 머무름시간, 응답, 반복성, 분리도 등 시스템적합성 항목을 평가한다.
이 순서는 실무 확인안이며, 합격 수치와 반복 횟수는 적용 시험법 및 승인된 절차에서 가져온다. GC-MS라면 장비 절차에 따른 공기·수분 확인을 추가하되, 그 결과만으로 주입구의 특정 부품을 원인으로 단정하지 않는다.
가상 사례로, 셉텀 교체 후 누설 반응은 사라졌지만 표준용액의 면적 반복성이 기존 관리범위를 벗어날 수 있다. 이 경우 ‘기밀 확인 완료, 분석 성능 확인 미완료’로 기록하고 주입·오염 등 후속 원인을 조사하며, 누설시험 합격만으로 시료 분석을 재개하지 않는다.
수리 후 확인 순서
- 기밀 재시험
수리 전과 같은 조건으로 비교 - 분석 유로 복원
임시 마개 제거와 시험 설정 해제 - 운전 조건 확인
가스 흐름 확인 후 열 순환·재점검 - 바탕시험
무주입·용매 바탕의 배경과 오염 확인 - 표준용액 평가
적용 시험법의 시스템적합성 판정
관련해서 라이너 오염 진단과 교체 기준 5단계 — GC 인젝터 성능 저하 신호 글도 참고할 만하다.
정리 — 원인 특정과 분석 재개 체크포인트
누설 위치 특정의 핵심은 ‘동일 위치의 반응 재현 → 해당 부위 조치 → 동일 조건에서 반응 소실’이라는 근거를 남기는 것이다. 여러 부품을 동시에 교체했다면 원인을 특정했다고 기록하기보다 교체 범위와 복구 결과를 명시한다.
작업기록에는 장비·주입구 식별정보, 시험 조건, 위치별 반응, 교체부품, 수리 전후 결과, 열 순환 후 확인과 분석 성능 평가를 연결한다. 기록 문장 예시는 ‘셉텀 관통부 반응 재현, 셉텀 교체 후 반응 미검출, 운전 조건 재점검 완료, 시스템적합성 결과 별첨’이다.
이미 분석한 시료의 영향은 마지막 정상 확인 시점, 이상 신호 발생 시점과 해당 배치의 품질관리 결과를 함께 검토한다. 수리 성공이 이전 결과의 유효성을 자동으로 보장하지 않으므로, 재분석 범위와 결과 승인 판단을 유지보수 기록과 별도로 남긴다.
분석 재개 체크포인트
- ✓누설 반응 위치와 수리 전후 결과 기록
- ✓교체부품과 실제 확인 범위 명시
- ✓운전 조건·열 순환 후 재점검 완료
- ✓바탕시험과 시스템적합성 결과 확인
- ✓기존 시료 결과의 영향과 재분석 범위 검토
