GC FID 점화 실패는 검출기 고장보다 공급 조건 문제인 경우가 많으므로, 부품 교체 전에 실측 유량과 검출기 온도부터 확인해야 한다. 수소 30~45 mL/min, 공기 300~450 mL/min의 약 1:10 유량비를 기준선으로 두고 점화 실패와 점화 후 꺼짐을 분리해 진단한다. 점화에 성공한 뒤에는 백그라운드 pA와 표준 피크 면적으로 감도 회복 여부까지 판정해야 분석 재개가 가능하다.
목차

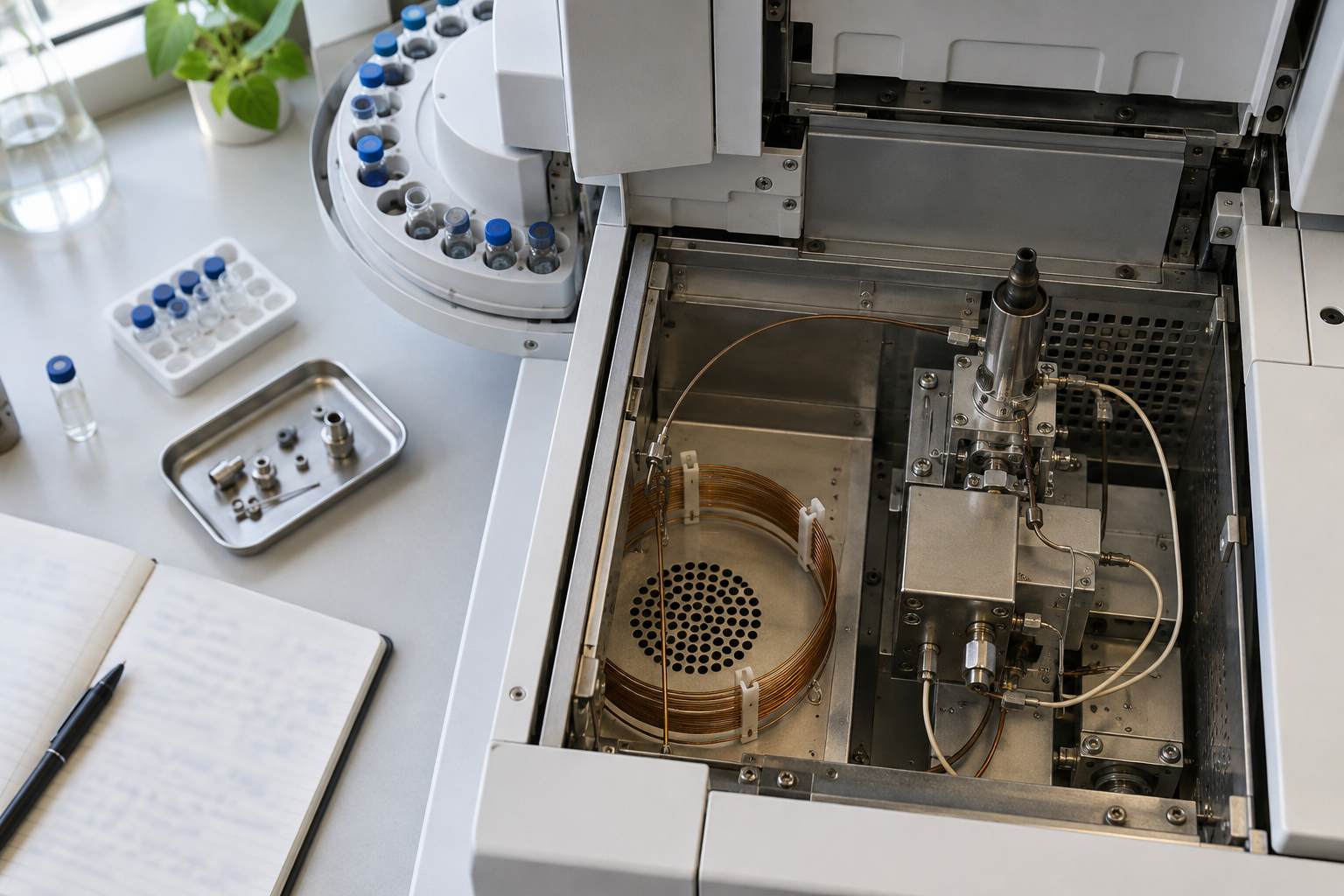

GC FID 점화 실패, 먼저 확인할 세 가지 전제
GC FID 점화 실패는 대부분 검출기 자체 고장이 아니라 공급 조건의 문제다. 수소·공기·메이크업 가스의 실제 공급량, 검출기 온도, 제트와 점화코일의 물리적 상태 세 가지가 동시에 만족해야 불꽃이 붙고 유지된다.
진단 전에 증상을 두 갈래로 나눠야 한다. 점화 시도 자체가 실패하는 경우와, 점화는 되지만 수 초에서 수 분 안에 꺼지는 경우는 원인 분포가 다르다.
전자는 유량비·검출기 온도·점화코일 쪽이 흔하고, 후자는 누출·제트 오염·lit offset 설정 쪽이 흔하다. 증상 구분 없이 부품부터 교체하면 같은 증상이 반복된다.
안전 전제도 하나 있다. 수소가 켜진 상태로 불꽃이 꺼져 있으면 검출기와 오븐 주변에 수소가 축적되므로, 점검 항목을 바꿀 때는 수소를 끄고 작업한 뒤 다시 켜는 순서를 지킨다.
1단계: 실측 유량 확인 — 수소·공기 유량비 1:10 판정
설정값(setpoint)과 실측값은 같지 않다. 모든 가스를 끈 뒤 한 종류씩 켜면서 검출기 출구에서 유량계로 실측하면, 어느 라인이 설정값에 도달하지 못하는지 바로 드러난다.
Agilent 계열 FID의 기본값은 수소 30 mL/min, 공기 400 mL/min, 메이크업 25 mL/min 수준이며 수소:공기 비는 대략 8~12% 범위로 안내된다. 실무에서는 수소 30~45 mL/min에 공기 300~450 mL/min, 즉 약 1:10 비율이 통용된다.
따라 할 입력 예시는 이렇다. 검출기 온도 300 °C, H2 30, Air 400, Makeup(N2) 25로 두고 점화를 시도하고, 실패하면 수소만 40~45 mL/min으로 올려 재시도한다.
점화 순간 공기 실측이 400 mL/min 부근까지 올라가지 않으면 공기 공급 압력 자체가 부족하다는 신호다. 또 컬럼 유량이 과다하면 메이크업과 합쳐진 총 유량이 불꽃을 불어 끄는 쪽으로 작용하므로, 컬럼+메이크업 합계는 수소 유량과 대략 1:1 수준으로 맞추는 편이 무난하다.
FID 권장 유량 기준
| 가스 | 권장 범위 | 점검 포인트 |
|---|---|---|
| 수소(H2) | 30~45 mL/min | 실측 0이면 제트 막힘 |
| 공기(Air) | 300~450 mL/min | 점화 시 400 미달은 압력 부족 |
| 메이크업(N2) | 25 mL/min 부근 | 컬럼+메이크업은 수소와 약 1:1 |
| 수소:공기 비 | 약 1:10 (8~12%) | 비율 이탈 시 점화 실패 |
2단계: 검출기 온도와 lit offset 설정 점검
FID는 검출기 온도가 일정 수준 미만이면 점화를 시도조차 하지 않는다. Agilent 문서는 150 °C를 최소 기준으로, 300 °C 이상을 권장 운전 온도로 제시한다.
온도가 낮으면 연소 생성물인 물이 검출기 내부에서 응축해 신호를 불안정하게 만들고 점화를 방해한다. 검출기 온도는 오븐 최고 온도보다 20 °C 이상 높게 잡는 것이 안전하다.
lit offset은 불꽃이 켜졌는지 판정하는 신호 문턱값이다. 기본값은 2.0 pA 수준이며, 실제로 불이 붙었어도 백그라운드 상승분이 이 값을 넘지 못하면 기기는 점화 실패로 표시한다.
따라서 불꽃은 붙은 것으로 보이는데 ignition failed가 뜬다면, 제트 위에 차가운 금속면을 대어 김이 맺히는지 확인하는 물리적 판별과 함께 lit offset·백그라운드 pA 값을 같이 읽어 판정한다.
3단계: 제트 막힘과 점화코일 열화 구분
수소나 메이크업의 실측 유량이 0이거나 설정값보다 크게 낮으면 제트 막힘을 먼저 의심한다. 시료 잔사, 격막 고무 입자, 고정상 분해물이 제트 내경에 쌓이면 유로가 좁아진다.
점화코일은 반복 사용으로 산화·부식되어 점화에 필요한 온도까지 달궈지지 않는 소모품이다. 점화 명령을 내렸을 때 코일이 붉게 달아오르는지 육안으로 보는 것이 가장 빠른 판별법이다.
컬럼 설치 상태도 함께 본다. 컬럼이 제트 안으로 과도하게 밀려 들어가면 유로를 막고, 반대로 연결이 빠져 있으면 점화는 되어도 시료가 불꽃에 도달하지 못해 피크가 나오지 않는다.
콜렉터 절연체가 제대로 안착되지 않으면 신호 경로가 끊겨 점화 판정에 실패한다. 검출기를 분해·세척한 직후 증상이 생겼다면 재조립 상태를 가장 먼저 확인한다.
제트·점화코일 확인 절차
- 가스 개별 실측
수소·메이크업 실측이 0이거나 크게 낮으면 제트 막힘 - 점화코일 육안 확인
점화 명령 시 코일이 붉게 달아오르는지 본다 - 컬럼 삽입 깊이
제트 내 과삽입 또는 연결 분리 여부 확인 - 콜렉터 절연체
분해·세척 직후라면 재조립 안착 상태 확인
4단계: 누출·가스 순도·재기동 퍼지 — 점화 후 꺼지는 경우
점화 직후 꺼지는 패턴은 누출과 공급 품질을 가리키는 경우가 많다. 검출기 연결부, 컬럼 피팅, 가스 라인 이음매에 미세 누출이 있으면 설정한 유량이 실제로는 불꽃까지 도달하지 않는다.
수소 공급을 차단했다가 재기동할 때는 배관에 남은 공기 때문에 바로 점화되지 않는 것이 정상 거동이다. 라인이 수소로 채워지고 검출기 밖으로 퍼지될 때까지 기다린 뒤 재시도하면 대개 점화된다.
가스 순도도 변수다. 수소나 공기에 수분·탄화수소가 섞이면 백그라운드가 비정상적으로 높아지고 불꽃 거동이 불안정해진다.
시료가 없을 때 FID 백그라운드는 통상 5~20 pA 범위로 안내된다. 이 범위를 크게 벗어나면 시료가 아니라 유량·순도·오염 중 하나로 원인을 좁힌다.
5단계: 점화 후 감도 판정 — 백그라운드와 응답 확인
점화에 성공했다고 분석 가능 상태가 된 것은 아니다. 불꽃이 유지되더라도 유량비가 최적에서 벗어나 있으면 응답이 낮아 정량 신뢰도가 떨어진다.
감도 판정은 동일 표준용액을 반복 주입해 피크 면적과 S/N을 점화 실패 이전 기록과 비교하는 방식으로 한다. 면적이 과거 대비 뚜렷하게 낮으면 수소 유량을 5 mL/min 단위로 올리거나 내리며 응답 최대점을 찾는다.
공기 실측이 설정값에 미달한 상태에서는 점화가 되더라도 응답이 낮고 베이스라인 노이즈가 커지는 조합이 나타나기 쉽다. 이때는 유량비 미세 조정보다 공급 레귤레이터와 필터를 먼저 확인하는 편이 빠르다.
한계도 분명하다. 제트 내경이 변형되었거나 오염이 고착된 경우 유량 조정만으로는 응답이 회복되지 않으며, 제트 교체 후 감도를 다시 평가해야 한다.
점화 후 감도 판정
| 상태 | 백그라운드 | 조치 |
|---|---|---|
| 정상 | 5~20 pA | 표준 반복 주입으로 피크 면적 비교 |
| 과다 상승 | 20 pA 초과 | 가스 순도·오염·누출 확인 |
| 상승 부족 | lit offset 2.0 pA 미만 | 점화 판정 실패, 유량·제트 재확인 |
※ 수치는 일반 기준이며 기기 모델에 따라 다를 수 있다.
관련해서 GC 탐지기 최적 조건 설정 5단계 — 응답시간·가열온도·기체유량 글도 참고할 만하다.
GC FID 점화 실패 진단 체크포인트 정리
GC FID 점화 실패 진단은 공급(유량)→환경(온도·lit offset)→부품(제트·점화코일)→계통(누출·순도)→성능(감도) 순으로 좁히면 중복 작업을 줄일 수 있다. 순서를 건너뛰고 부품부터 교체하면 원인이 유량 설정이었을 때 같은 증상이 재발한다.
기록도 함께 남긴다. 점화 시도 시각, 각 가스의 설정값과 실측값, 검출기 온도, 백그라운드 pA, 조치 내용과 결과를 한 줄씩 적어두면 다음 발생 시 원인 범위가 즉시 좁혀진다.
본문의 수치는 Agilent·Thermo 계열 기술문서가 제시하는 일반 기준이며, 기기 모델과 적용 메서드에 따라 권장값이 달라질 수 있다. 공정시험기준이나 밸리데이션된 메서드가 별도 조건을 지정한 경우에는 그 조건을 우선한다.
재점화 전 최종 체크
- ✓검출기 온도 150 °C 이상, 권장 300 °C
- ✓수소·공기 실측값이 설정값에 도달
- ✓수소:공기 약 1:10 유량비 유지
- ✓점화코일 발열과 제트 유로 확인
- ✓수소 재기동 시 배관 퍼지 후 재시도
- ✓백그라운드 pA와 표준 피크 면적 기록
