집적회로(IC)는 현대 전자기기의 심장과도 같습니다. 스마트폰부터 자동차, 의료기기까지 우리 주변의 수많은 기기들이 IC에 의존하여 작동합니다. 그런데 이 중요한 IC가 시간이 지남에 따라 처음 설계된 의도와 다르게 작동하는 현상이 발생할 수 있습니다. 이를 ‘베이스라인 드리프트(Baseline Drift)’라고 부릅니다. 베이스라인 드리프트는 IC가 측정하거나 생성하는 신호의 기준점, 즉 베이스라인이 미묘하게 변화하는 현상을 말합니다. 예를 들어, 특정 전압을 기준으로 작동해야 하는 센서 IC가 시간이 지나면서 그 기준 전압이 조금씩 달라져 부정확한 값을 출력하게 되는 것이죠.
이러한 드리프트는 단순히 불편함을 넘어 시스템의 오작동, 성능 저하, 심지어는 안전 문제로 이어질 수 있습니다. 특히 정밀한 측정이 요구되는 의료 기기, 산업용 센서, 고성능 통신 장비 등에서는 베이스라인 드리프트가 치명적인 결과를 초래할 수 있습니다. 따라서 이 현상의 원인을 정확히 파악하고 해결하는 것은 전자기기 개발 및 유지보수에서 매우 중요합니다. 이 글에서는 IC 베이스라인 드리프트의 주요 원인을 체계적으로 파악할 수 있는 5단계 체크리스트와 함께 실용적인 정보들을 제공하고자 합니다.

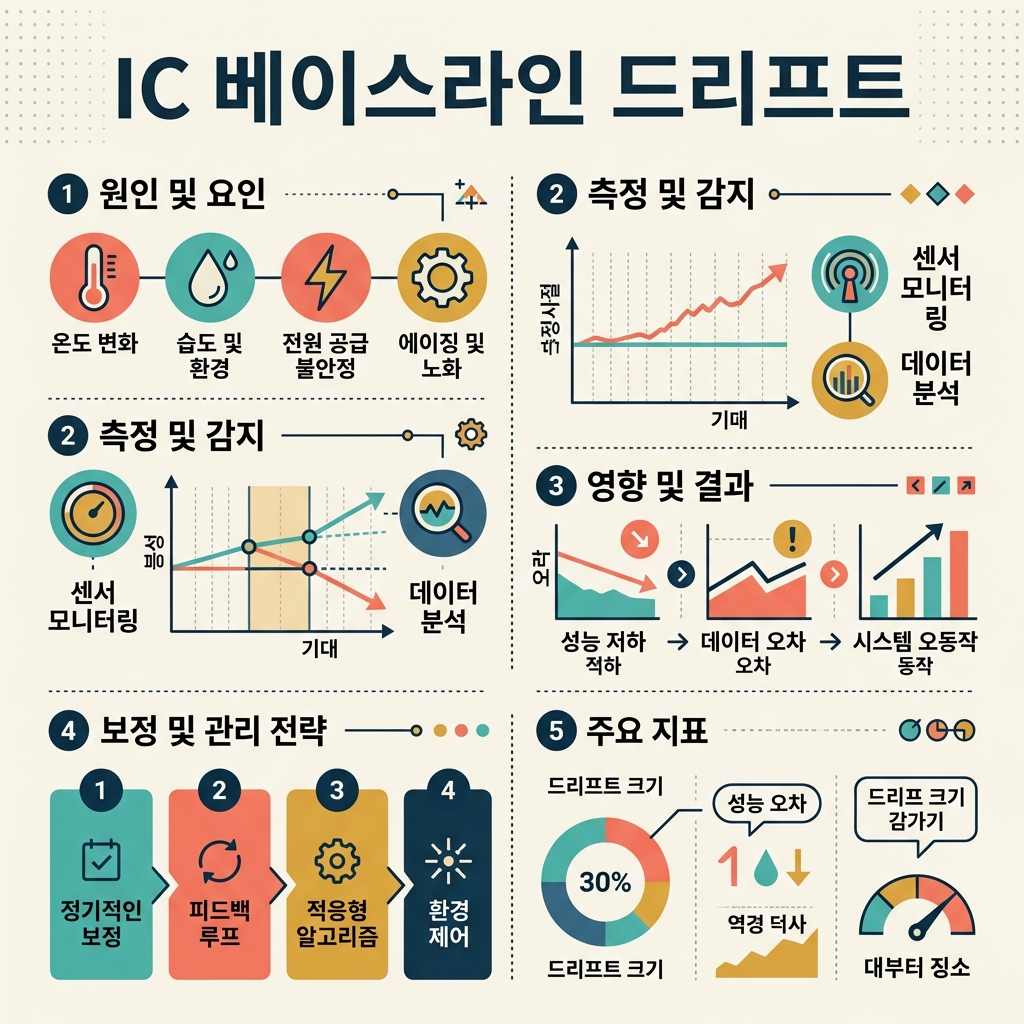

IC 베이스라인 드리프트 5단계 원인 체크리스트
IC 베이스라인 드리프트의 원인은 복합적인 경우가 많습니다. 다음 5단계 체크리스트는 문제를 체계적으로 분석하고 해결하는 데 도움을 줄 것입니다.
1단계 환경 요인 점검
가장 먼저 고려해야 할 것은 IC가 작동하는 외부 환경입니다. 환경 변화는 IC의 물리적, 전기적 특성에 직접적인 영향을 미쳐 드리프트를 유발할 수 있습니다.
- 온도 변화
IC 내부의 모든 부품은 온도에 따라 저항, 커패시턴스, 반도체 특성 등이 변합니다. 온도가 상승하면 반도체 접합부의 누설 전류가 증가하거나, 금속 배선의 저항이 증가하고, 심지어는 물리적인 열팽창으로 인해 스트레스가 발생할 수 있습니다. 이러한 변화는 IC의 기준 전압, 발진 주파수, 증폭기 오프셋 등에 직접적인 영향을 주어 드리프트를 일으킵니다. 예를 들어, 온도 센서가 없는 환경에서 IC 주변 온도가 10°C 변하면, 특정 아날로그 회로의 출력 전압이 수 mV 단위로 변동할 수 있습니다.
- 습도 변화
높은 습도는 IC 패키지나 PCB 표면에 수분을 응축시켜 절연 저항을 감소시키고, 누설 전류를 증가시킬 수 있습니다. 이는 특히 고임피던스 회로나 정밀 아날로그 회로에서 베이스라인 드리프트를 유발하는 주요 원인이 됩니다. 또한, 장기적으로는 부식의 위험을 높여 부품의 성능 저하를 가속화할 수도 있습니다.
- 기계적 스트레스 및 진동
IC 패키지나 PCB에 가해지는 물리적인 스트레스, 충격, 또는 지속적인 진동은 내부 연결 와이어나 솔더 조인트에 미세한 균열을 발생시키거나, 부품의 위치를 변경시켜 전기적 특성을 변화시킬 수 있습니다. 이는 특히 정밀 센서나 MEMS(미세전자기계시스템) 기반 IC에서 중요한 드리프트 원인이 됩니다.
2단계 전원 공급 장치 문제 확인
IC는 안정적인 전원 공급에 크게 의존합니다. 전원 공급 장치의 불안정성은 IC의 내부 기준 전압이나 전류를 흔들어 드리프트를 유발하는 흔한 원인입니다.
- 전원 노이즈 및 리플
전원 라인에 유입되는 노이즈(고주파 잡음)나 리플(AC 성분)은 IC의 내부 회로에 직접적으로 영향을 미쳐, 기준 전압을 불안정하게 만들거나 아날로그 신호에 간섭을 일으킬 수 있습니다. 이는 특히 민감한 아날로그-디지털 변환기(ADC)나 증폭기에서 측정값의 베이스라인을 흔드는 주범이 됩니다. 오실로스코프를 사용하여 전원 라인의 노이즈 레벨을 측정하고, 적절한 디커플링 커패시터나 필터를 추가하는 것이 중요합니다.
- 전압 변동 및 불안정성
전원 공급 장치의 출력 전압 자체가 시간에 따라 변동하거나, 부하 변동에 따라 출렁이는 경우 IC의 동작점이 변하여 드리프트가 발생합니다. 전원 공급 장치의 레귤레이션 성능을 확인하고, 필요한 경우 더 안정적인 전원 공급 장치로 교체하거나, 로컬 레귤레이터(LDO 등)를 사용하여 IC에 안정적인 전압을 공급해야 합니다.
- 접지 불량
불안정한 접지 또는 노이즈가 많은 접지 라인은 전위차를 발생시켜 IC의 기준 전압을 왜곡시킬 수 있습니다. 이는 특히 다중 접지 시스템이나 대형 시스템에서 공통 모드 노이즈를 유발하여 드리프트를 악화시킵니다. 접지 루프를 최소화하고, 스타 접지 방식을 고려하는 등 접지 설계에 주의를 기울여야 합니다.
3단계 부품 노화 및 변동성 점검
IC 자체 또는 주변 부품의 노화나 제조상의 변동성도 드리프트의 중요한 원인이 될 수 있습니다.
- IC 내부 부품의 노화
IC 내부의 트랜지스터, 저항, 커패시터 등은 오랜 시간 동안 전기적 스트레스, 열 스트레스 등에 노출되면서 특성이 서서히 변합니다. 특히 아날로그 회로의 정밀 저항이나 레퍼런스 전압 생성 회로 등은 노화에 따라 드리프트가 발생하기 쉽습니다. 이러한 노화는 예측하기 어렵지만, 장기적인 드리프트의 주요 원인 중 하나입니다.
- 외부 수동 부품의 특성 변화
IC 주변에 사용되는 저항, 커패시터, 인덕터 등의 수동 부품들도 온도, 습도, 시간 경과에 따라 특성이 변할 수 있습니다. 특히 정밀한 값을 요구하는 부품(예: 0.1% 오차의 저항)이 드리프트에 취약한 경우, 이들의 변화가 전체 시스템의 베이스라인에 영향을 미칠 수 있습니다. 고품질의 온도 안정성이 높은 부품을 사용하는 것이 중요합니다.
- 제조 공정상의 변동성
IC나 PCB 제조 과정에서 발생하는 미세한 공정 변동은 부품 간의 초기 특성 편차를 유발할 수 있습니다. 이러한 편차는 초기에는 문제가 되지 않더라도, 특정 환경 조건이나 노화 과정에서 드리프트를 가속화하는 요인이 될 수 있습니다.
4단계 PCB 설계 및 레이아웃 분석
회로 기판(PCB)의 설계와 레이아웃은 IC의 성능과 안정성에 결정적인 영향을 미칩니다. 부적절한 PCB 설계는 드리프트를 유발하거나 악화시킬 수 있습니다.
- 트레이스 저항 및 인덕턴스
길고 얇은 트레이스(배선)는 저항과 인덕턴스를 가지며, 이는 전압 강하를 유발하거나 고주파 신호에 영향을 미칠 수 있습니다. 특히 전원 및 접지 트레이스의 저항은 IC에 공급되는 전압의 안정성을 저해하여 드리프트를 유발할 수 있습니다. 민감한 아날로그 회로 주변의 트레이스는 짧고 넓게 설계하여 임피던스를 최소화해야 합니다.
- 접지 플레인 및 신호 무결성
적절하지 않은 접지 플레인 설계는 접지 루프를 형성하거나 노이즈가 확산되게 하여 IC의 기준 전압을 불안정하게 만듭니다. 아날로그와 디지털 접지를 분리하고, 적절한 위치에서 단일 접점으로 연결하는 ‘스타 접지’ 방식 등을 고려해야 합니다. 또한, 고속 신호 트레이스 간의 크로스토크(누화)나 임피던스 불일치도 신호 무결성을 해쳐 베이스라인에 영향을 줄 수 있습니다.
- 열 방출 관리
PCB 상의 부품 배치나 열 방출 설계가 부적절하면 특정 IC 주변에 국소적인 열점이 발생할 수 있습니다. 이는 앞서 언급한 온도 드리프트를 가속화하는 요인이 됩니다. 열 발생이 많은 부품은 충분한 공간을 확보하고, 히트싱크나 열 비아를 사용하여 효과적으로 열을 분산시켜야 합니다.
- EMI/EMC 고려 사항
전자기 간섭(EMI) 또는 전자기 호환성(EMC) 문제는 외부 노이즈가 IC에 유입되거나, IC에서 발생하는 노이즈가 다른 회로에 영향을 미쳐 베이스라인을 흔들 수 있습니다. 쉴딩, 필터링, 적절한 접지, 그리고 트레이스 라우팅 등을 통해 EMI/EMC 문제를 최소화해야 합니다.
5단계 소프트웨어 및 펌웨어 상호작용 분석
하드웨어적인 문제뿐만 아니라, IC를 제어하는 소프트웨어(펌웨어)도 베이스라인 드리프트에 영향을 줄 수 있습니다.
- 캘리브레이션(교정) 오류
많은 IC 시스템은 초기 캘리브레이션을 통해 센서의 오차나 시스템의 편차를 보정합니다. 만약 캘리브레이션 루틴이 잘못 설계되었거나, 캘리브레이션 데이터가 불안정하게 저장되는 경우, 시간이 지남에 따라 잘못된 보정값으로 인해 베이스라인 드리프트가 발생할 수 있습니다. 주기적인 재캘리브레이션 루틴을 구현하거나, 캘리브레이션 데이터의 안정성을 확보하는 것이 중요합니다.
- 알고리즘 오류 또는 불완전성
신호 처리 알고리즘이 특정 환경 변화나 입력 조건에 충분히 강건하지 못하면, 소프트웨어적으로 베이스라인이 흔들리는 것처럼 보일 수 있습니다. 예를 들어, 온도 보상 알고리즘이 불완전하여 실제 온도 변화에 제대로 대응하지 못하는 경우가 이에 해당합니다. 다양한 조건에서 알고리즘의 유효성을 철저히 검증해야 합니다.
- 펌웨어 업데이트 문제
펌웨어 업데이트 과정에서 발생하는 오류나, 새로운 펌웨어 버전이 이전 버전과는 다른 방식으로 하드웨어를 제어하여 의도치 않은 베이스라인 변화를 일으킬 수 있습니다. 펌웨어 업데이트 시에는 철저한 테스트와 롤백(이전 버전으로 되돌리기) 기능의 확보가 필수적입니다.
- 데이터 저장 및 로딩 문제
IC가 특정 베이스라인 값을 비휘발성 메모리(EEPROM, Flash 등)에 저장하고 로딩하여 사용하는 경우, 저장 과정에서의 오류, 메모리 노화로 인한 데이터 손상, 또는 로딩 과정에서의 문제가 베이스라인 드리프트처럼 나타날 수 있습니다. 데이터 무결성 검증 및 오류 정정 코드를 활용하는 것이 좋습니다.
실생활에서의 활용 방법 및 유용한 팁
이 5단계 체크리스트는 문제 발생 시 원인을 체계적으로 찾아내는 데 유용할 뿐만 아니라, 드리프트를 예방하기 위한 설계 단계에서도 활용될 수 있습니다.
- 예방적 설계
설계 단계에서부터 온도 변화에 강한 부품을 선택하고, 안정적인 전원 공급 장치를 설계하며, 접지 및 EMI/EMC를 고려한 PCB 레이아웃을 적용하는 것이 중요합니다. 또한, 소프트웨어적으로는 주기적인 자동 캘리브레이션 기능을 포함하거나, 드리프트 보상 알고리즘을 구현하여 하드웨어적 한계를 보완할 수 있습니다.
- 정기적인 모니터링 및 유지보수
특히 장시간 작동하는 시스템의 경우, 주요 IC의 출력이나 시스템의 베이스라인을 정기적으로 모니터링하여 이상 징후를 조기에 감지하는 것이 중요합니다. 필요에 따라 환경 조건을 제어하고, 노후 부품을 교체하는 등의 유지보수를 수행해야 합니다.
- 문제 발생 시 체계적인 접근
드리프트가 발생하면 무작정 부품을 교체하기보다, 5단계 체크리스트를 따라 각 단계별로 원인을 하나씩 제거해나가면서 테스트하는 것이 효율적입니다. 예를 들어, 먼저 환경 조건을 일정하게 유지한 상태에서 전원 노이즈를 측정하고, 이상이 없다면 부품의 특성을 확인하는 식입니다.
흔한 오해와 사실 관계
- 오해 베이스라인 드리프트는 비싼 부품을 쓰면 무조건 해결된다.
사실 고품질 부품은 드리프트 가능성을 줄이지만, 완벽하게 제거하지는 못합니다. 시스템 전체의 설계, 환경, 소프트웨어 등 복합적인 요인이 작용하므로, 단순히 비싼 부품 사용만으로는 근본적인 해결이 어려울 수 있습니다. 통합적인 접근이 중요합니다.
- 오해 드리프트는 한 번 발생하면 고칠 수 없다.
사실 많은 경우 드리프트는 원인을 파악하고 적절한 조치를 취하면 개선되거나 완전히 해결될 수 있습니다. 캘리브레이션, 부품 교체, 환경 제어, 펌웨어 업데이트 등 다양한 해결책이 존재합니다.
- 오해 디지털 IC는 드리프트가 없다.
사실 디지털 IC 자체는 아날로그 IC만큼 베이스라인 드리프트에 직접적으로 취약하지 않을 수 있지만, 디지털 신호의 타이밍이나 전압 레벨이 전원 공급 문제, 온도 변화, 노이즈 등에 의해 미묘하게 변할 수 있습니다. 특히 클럭 생성 회로나 ADC/DAC가 포함된 디지털 IC는 아날로그적 특성에 영향을 받습니다.
전문가의 조언
전자공학 분야의 전문가들은 베이스라인 드리프트 문제를 해결하기 위해 ‘측정’의 중요성을 강조합니다. 단순히 육안으로 확인하거나 추측하는 것이 아니라, 오실로스코프, 스펙트럼 분석기, 멀티미터, 열화상 카메라 등 적절한 측정 장비를 사용하여 실제 현상을 정량적으로 분석해야 합니다. 특히, 시간에 따른 데이터 로깅 기능을 활용하여 드리프트의 추이를 파악하는 것이 원인 분석에 큰 도움이 됩니다. 또한, ‘분리 및 단순화’ 원칙을 적용하여 문제를 일으킬 수 있는 요소를 하나씩 분리하여 테스트함으로써 복잡한 시스템에서 원인을 고립시키는 것이 효과적이라고 조언합니다.
자주 묻는 질문
- Q1: 베이스라인 드리프트와 노이즈는 어떻게 다른가요?
A1: 노이즈는 주로 고주파 성분으로, 단기적이고 무작위적인 신호 변동을 의미합니다. 반면 드리프트는 기준점이 장기적이고 점진적으로 변하는 현상을 말합니다. 노이즈는 신호의 ‘폭’을 흔들고, 드리프트는 신호의 ‘중심’을 이동시킨다고 생각할 수 있습니다. 하지만 때로는 과도한 노이즈가 특정 회로에 스트레스를 주어 장기적인 드리프트를 유발할 수도 있습니다.
- Q2: 모든 IC에서 베이스라인 드리프트가 발생하나요?
A2: 이론적으로는 모든 IC가 환경적, 시간적 요인에 의해 미세한 특성 변화를 겪을 수 있습니다. 하지만 특히 아날로그 회로, 정밀 센서, 기준 전압 발생기, 발진기 등은 드리프트에 더 취약합니다. 디지털 로직 회로는 상대적으로 덜 민감하지만, 전원이나 클럭 신호의 드리프트는 전체 시스템에 영향을 줄 수 있습니다.
- Q3: 베이스라인 드리프트를 소프트웨어적으로 완전히 보상할 수 있나요?
A3: 부분적으로는 가능합니다. 온도 센서를 사용하여 온도 변화에 따른 드리프트를 보상하거나, 주기적인 자동 캘리브레이션을 통해 드리프트를 줄일 수 있습니다. 하지만 하드웨어적 원인을 완전히 제거하지 않으면 소프트웨어 보상에는 한계가 있으며, 복잡한 보상 알고리즘은 시스템 자원을 소모하고 새로운 문제를 야기할 수도 있습니다. 하드웨어와 소프트웨어의 균형 잡힌 접근이 중요합니다.
비용 효율적인 활용 방법
베이스라인 드리프트 문제를 비용 효율적으로 관리하는 것은 설계 및 유지보수 예산을 절감하는 데 중요합니다.
- 초기 설계 단계에서의 투자
드리프트 문제를 사후에 해결하는 것보다 초기 설계 단계에서 예방하는 것이 훨씬 비용 효율적입니다. 안정적인 전원 공급 회로 설계, 적절한 부품 선택, 그리고 충분한 열 관리 및 접지 설계에 대한 투자는 장기적으로 유지보수 비용과 재설계 비용을 크게 줄일 수 있습니다.
- 모듈화 및 표준화
시스템을 모듈화하여 드리프트에 취약한 부분을 쉽게 교체할 수 있도록 설계하거나, 표준화된 인터페이스를 사용하여 특정 모듈만 업그레이드할 수 있도록 하면 유지보수 비용을 절감할 수 있습니다.
- 데이터 기반의 예측 유지보수
IC의 작동 데이터를 지속적으로 수집하고 분석하여 드리프트가 심화되기 전에 미리 예측하고 예방적인 유지보수를 수행하는 것이 고장으로 인한 전체 시스템의 다운타임을 줄이고 비용을 절감하는 방법입니다. 이는 특히 산업용 장비나 장기 운영 시스템에서 효과적입니다.
- 캘리브레이션 루틴 최적화
수동 캘리브레이션에 드는 시간과 인력을 줄이기 위해 자동 캘리브레이션 기능을 구현하거나, 캘리브레이션 주기를 최적화하여 불필요한 캘리브레이션을 줄이는 것이 비용 효율적입니다. 캘리브레이션이 필요한 시점을 정확히 파악하여 필요한 때만 수행하도록 시스템을 설계하는 것이 좋습니다.
