GC 주입구 백플래시는 주입 순간의 용매 증발부피를 계산하고 라이너 유효용량과 비교한 뒤, 조건 변경 전후의 공시험과 정량 성능으로 진단한다. 주입량 감소에 따른 피크 개선만으로 원인을 확정하지 않고, 컬럼 과부하·주사기 오염·주입구 활성의 영향을 함께 구분한다.
목차
1단계 — GC 주입구 백플래시 의심 증상과 발생 조건을 고정한다

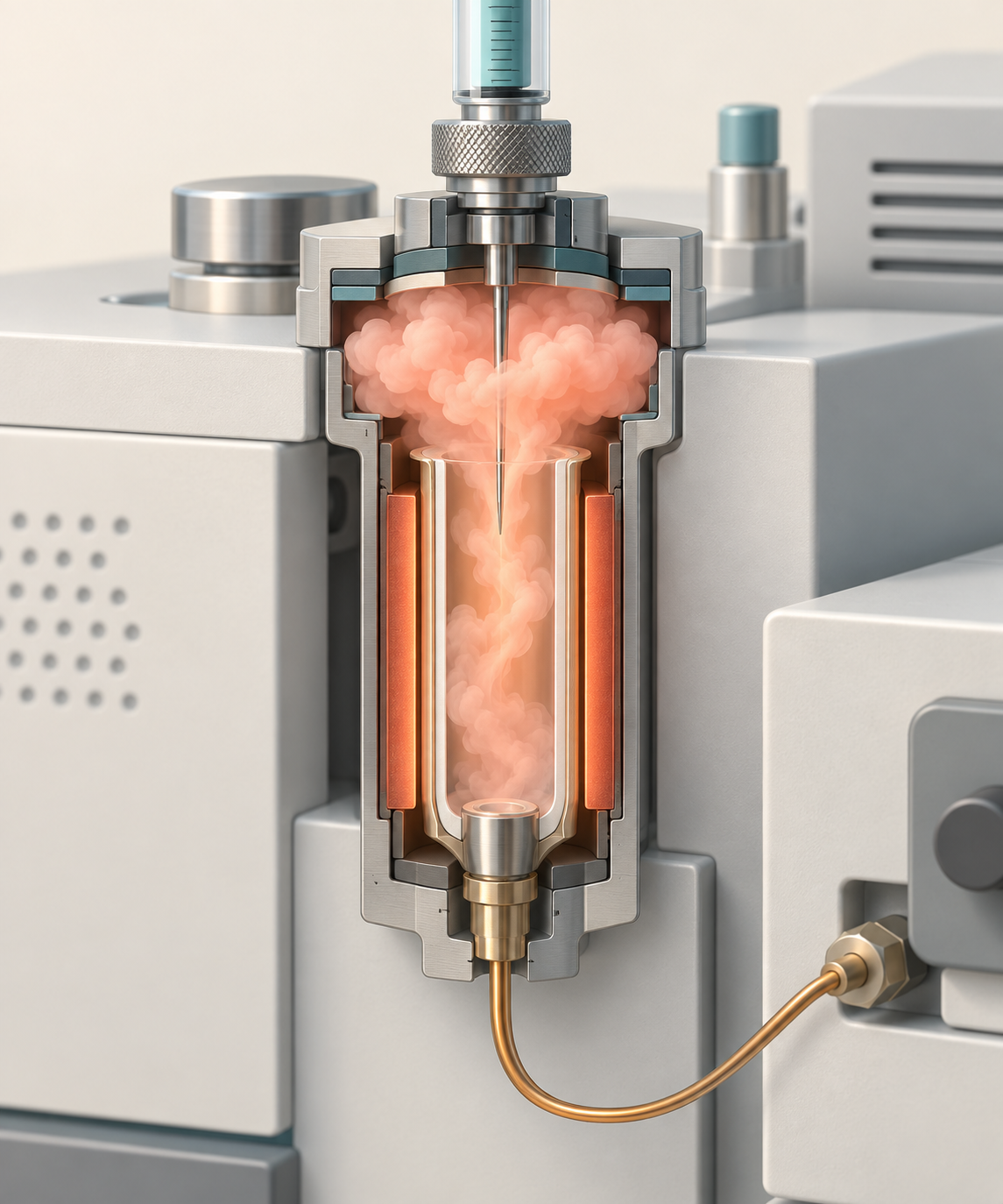

백플래시는 뜨거운 주입구에서 용매가 기화하면서 라이너가 수용할 수 있는 공간을 넘어 팽창하는 현상이다. 시료가 주입구의 다른 영역을 오염시키면 후속 분석의 유령 피크, 캐리오버, 피크 갈라짐, 테일링과 재현성 저하로 나타날 수 있다. 이러한 증상은 백플래시에만 특이적인 신호는 아니다. Agilent 백플래시 기술자료
진단표에는 용매 조성, 액체 주입량, 주입구 온도, 주입 순간의 압력, 분할 모드, 라이너 부품번호와 충전재 유무를 기록한다. 압력 펄스를 사용하는 메서드는 기본 압력과 펄스 압력·유지시간을 구분하고, 설정값뿐 아니라 실제 압력 도달 상태도 확인한다.
실무 진단 순서는 새 용매 공시험, 문제가 나타나는 표준용액 또는 시료, 후속 용매 공시험으로 구성한다. 무주입 운전도 추가해 주입 동작 없이 잔류 피크가 나타나는지 비교하되, 이것만으로 오염 위치를 확정하지 않는다.
동일 주입량에서 농도만 낮추는 비교는 용매 부하를 거의 유지하면서 분석물 질량을 줄이는 시험이다. 이때 주피크 모양만 개선되면 컬럼 과부하 가능성이 커지며, 백플래시 여부는 다음 단계의 용량 계산과 추가 비교로 판단한다.
2단계 — GC 주입구 백플래시 증발부피를 절대압으로 계산한다
첫 계산에는 이상기체 근사식 V=nRT/P를 사용한다. Agilent는 주입 용매의 밀도와 분자량으로 몰수를 구해 증발부피를 추정하는 방법을 제시하며, 계산 결과는 실제 주입 과정 전체를 재현하는 값이 아닌 선별 지표로 해석한다. Agilent 증발부피 계산 근거
단위를 통일하면 n=ρ×V액체×10⁻³/M으로 계산한다. 여기서 ρ는 밀도(g/mL), V액체는 주입량(µL), M은 분자량(g/mol)이며, V증기(µL)=n×8.314×T(K)/P절대(kPa)×10⁶이다.
온도는 섭씨에 273.15를 더하고, 게이지압은 해당 장소의 대기압을 더해 절대압으로 바꾼다. 계산기에 입력할 때는 압력 항목이 게이지압인지 절대압인지 먼저 확인하며, 게이지압을 받는 계산기에 절대압을 넣으면 대기압이 중복 반영될 수 있다.
입력 예시는 메탄올 1.0 µL, 주입구 250 ℃, 압력 15 psig이다. Restek 표의 근삿값인 밀도 0.79 g/mL와 분자량 32 g/mol을 사용하고 대기압을 101.325 kPa로 가정하면, 절대압은 약 204.75 kPa이고 몰수는 약 2.47×10⁻⁵ mol이다. 직접 계산한 증발부피는 약 524 µL이며, 제조사 표의 약 525 µL와 반올림 수준에서 일치한다. Restek 용매별 팽창부피 표
자주 발생하는 오류는 15 psig를 절대압 15 psi로 취급하는 것이다. 이 예시에서는 증발부피가 약 두 배로 과대평가되므로, 계산이 예상과 크게 다르면 압력 기준과 단위부터 확인한다.
혼합용매는 각 성분의 실제 투입 몰수를 합산하는 방식으로 일차 추정할 수 있으나, 순차 증발과 비이상성까지 설명하지는 못한다. 본문의 계산은 뜨거운 주입구에 액체를 주입하는 상황을 대상으로 하며, 온도 프로그램 주입구의 용매 배출 운전이나 헤드스페이스 도입에 그대로 적용하지 않는다.
메탄올 증발부피 계산 입력
| 항목 | 입력값 | 확인 사항 |
|---|---|---|
| 용매 물성 | 0.79 g/mL·32 g/mol | 제조사 표의 근삿값 |
| 액체 주입량 | 1.0 µL | 전체 주입량 사용 |
| 주입구 온도 | 250 ℃ | 523.15 K로 환산 |
| 주입구 게이지압 | 15 psig | 대기압 가정 명시 |
| 주입구 절대압 | 약 204.75 kPa | 기체식 계산에 사용 |
| 계산 증발부피 | 약 524 µL | 라이너 유효용량과 비교 |
3단계 — 라이너 물리용량과 유효용량을 구분한다
라이너 외형이나 내경만으로 주입 가능량을 정하지 않는다. 실제 부품번호의 형상·충전 상태를 확인하고, 제조사 자료나 계산기에서 비교 대상으로 삼는 용량의 정의를 확인한다.
Restek의 라이너 선택 자료는 Agilent용 내경 4 mm 단일 테이퍼 라이너의 물리용량을 약 900 µL, 유효용량을 약 450 µL로 제시한다. 해당 표는 유효용량을 물리용량의 약 절반으로 취급하지만, 이 비율을 모든 제조사와 모든 라이너에 적용하는 보편적 규격으로 사용하지 않는다. Restek 라이너 용량 비교표
앞 단계의 메탄올 계산값 약 524 µL를 이 유효용량 450 µL와 비교하면 용량비는 약 117%이다. 물리용량 900 µL보다 작다는 이유로 적합 판정을 내리면 위험을 놓치므로, 이 조건은 주입량 또는 주입 조건을 조정할 후보로 분류한다.
같은 조건에서 주입량을 0.5 µL로 줄이면 계산상 증발부피는 약 262 µL, 유효용량 대비 약 58%가 된다. 유효용량과 같아지는 이론상 주입량은 약 0.86 µL이지만, 이 값은 계산상 경계이므로 실제 운전의 승인 주입량으로 바로 채택하지 않는다.
유효용량 이내라는 계산 결과도 백플래시가 없다는 증명은 아니다. 증발과 배출은 시간에 따라 변하므로, 경계에 가까운 조건은 실제 시료와 주입 방식에서 재현성·캐리오버를 확인해 판단한다.
주입량별 라이너 용량 비교
| 주입량 | 증발부피 | 유효용량 대비 | 계산상 판단 |
|---|---|---|---|
| 1.0 µL | 약 524 µL | 약 117% | 조정 필요 |
| 0.5 µL | 약 262 µL | 약 58% | 검증 후보 |
※ 메탄올·250 ℃·15 psig, 유효용량 450 µL를 적용한 계산 예시이다. 실제 성능의 합격 판정을 뜻하지 않는다.
4단계 — 주입량부터 조정하고 압력·온도 변경의 영향을 분리한다
첫 조정은 현재 주사기가 정확하게 취급할 수 있는 범위에서 액체 주입량을 줄이는 것이다. 앞선 예시에서는 1.0 µL와 0.5 µL를 비교 후보로 삼되, 이는 계산을 설명하기 위한 조건이며 특정 장비에서 검증한 결과는 아니다.
농도와 분할 조건을 유지한 채 주입량을 줄이면 용매 증발부피와 분석물 투입 질량이 함께 감소한다. 따라서 피크 모양이 좋아졌다는 사실만으로 백플래시 해결을 선언하지 않고, 동일 부피에서 농도만 낮춘 비교 결과와 후속 공시험을 함께 본다.
추가 확인이 필요하면 용해도와 안정성이 확보되는 범위에서 농도를 높이고 주입량을 줄여 분석물 투입 질량을 맞추는 비교를 설계한다. 이때 매트릭스 농도도 바뀌는 실제 시료는 해석이 복잡해지므로, 먼저 표준용액으로 비교하고 실제 시료에서 다시 확인한다.
주입량 감소로 정량한계가 부족해지면 장비와 주입 모드에 맞는 더 큰 유효용량의 라이너를 검토한다. 낮은 주입구 온도도 증발부피를 줄이는 방향이지만, 충분한 기화와 분석물 전달을 확보할 수 있는 범위에서만 조정한다. Agilent 백플래시 예방 조건
압력 펄스는 주입 시점의 압력을 높여 용매 팽창을 줄이는 선택지이다. 분할 주입에서도 백플래시가 발생할 수 있으므로, 분할비가 크다는 이유로 용량 계산을 생략하지 않으며 계산한 증발부피를 분할비로 나누지도 않는다. Restek 분할 주입량 해설
압력이나 온도를 바꿀 때는 피크별 응답과 머무름시간을 함께 비교하고, 한 번에 하나의 조건을 조정해 원인 해석을 유지한다. 용매 변경은 밀도·분자량에 따른 팽창부피뿐 아니라 시료 용해도와 표준·시료 간 용매 일치성까지 검토한 뒤 선택한다.
주입 조건 조정 순서
- 주입량 감소
주사기 정확도 범위에서 비교한다. - 질량 부하 영향 구분
동일 부피의 농도 감소 시험과 비교한다. - 라이너 용량 검토
감도가 부족하면 호환 라이너를 검토한다. - 압력·온도 조정
한 조건씩 바꾸고 분석물별 응답을 확인한다. - 최종 성능 확인
공시험·검량선·저농도 성능을 평가한다.
5단계 — 개선 결과를 공시험과 정량 성능으로 판정한다
아래 판정 절차는 진단을 위한 제안이며, 실제 개선 실험 결과를 제시하는 것은 아니다. 변경 전후에 동일한 평가 순서를 적용하고, 공시험 잔류 피크와 분석물별 응답을 함께 비교한다.
먼저 후속 용매 공시험의 잔류 피크가 줄었는지 확인하고, 반복 주입의 피크면적과 내부표준 면적비의 상대표준편차를 각각 평가한다. 면적비가 안정적이어도 분석물과 내부표준의 절대 면적이 함께 흔들릴 수 있으므로 두 지표를 모두 보관한다.
이후 변경 조건으로 검량선과 저농도 정량 성능을 확인하고, 실제 매트릭스의 첨가 회수율과 주요 피크의 분리 상태를 평가한다. 반복 횟수와 허용기준은 적용 시험법 및 실험실의 승인된 검증계획에 따라 정하며, 본문의 계산상 용량비를 정량 성능의 합격기준으로 대체하지 않는다.
판정 예를 들면, 주입량을 줄인 뒤 용량비가 낮아지고 공시험 잔류 피크와 반복성도 개선되면 백플래시 기여 가능성이 커진다. 반대로 피크 모양만 개선되고 잔류 피크가 유지되면 컬럼 과부하와 기존 오염을 추가로 조사한다.
조건을 개선해도 이미 오염된 부분에서 잔류 성분이 계속 나올 수 있다. 유지보수를 수행했다면 변경 조건과 세척·부품 교체의 효과가 섞였음을 기록하고, 회복된 상태에서 최종 조건을 다시 검증한다.
공정시험기준을 적용하는 업무에서는 해당 시험법의 주입 조건과 변경 허용 범위를 별도로 대조한다. 제조사 기술자료의 권장 조건만으로 시험법 변경이 허용되었다고 판단하지 않고, 변경 사유와 성능 확인 자료를 메서드 이력에 남긴다.
관련해서 라이너 오염 진단과 교체 기준 5단계 — GC 인젝터 성능 저하 신호 글도 참고할 만하다.
정리 — GC 주입구 백플래시 최종 체크포인트
GC 주입구 백플래시 진단은 증상 기록, 절대압 기반 증발부피 계산, 라이너 유효용량 비교, 조건 조정, 정량 성능 확인의 순서로 진행한다. 계산은 조정 후보를 좁히는 도구이며, 최종 채택 조건은 공시험·반복성·저농도 성능을 충족한 조건이다.
기록에는 용매 물성의 출처, 압력 기준, 라이너 부품번호와 용량 정의, 계산식, 변경 전후 결과를 남긴다. 실제 온도·압력과 용매 조성이 달라지면 같은 주입량에서도 위험이 달라지므로, 승인된 조건의 적용 범위를 함께 명시한다.
라이너를 교체해 일시적으로 피크가 회복되었더라도 증발부피와 용량의 불일치가 남아 있으면 원인 조치가 완료된 것으로 보지 않는다. 계산상 여유를 확보하고 실제 분석 성능까지 확인한 뒤 일상 분석 조건으로 확정한다.
최종 조건 확정 전 점검
- ✓주입 순간의 실제 압력과 압력 기준을 기록했다.
- ✓용매 조성과 물성 출처를 계산에 반영했다.
- ✓라이너 부품번호와 유효용량 정의를 확인했다.
- ✓주입량 감소와 농도 감소의 영향을 구분했다.
- ✓공시험·반복성·저농도 정량 성능을 확인했다.
- ✓시험법 변경 범위와 최종 조건의 근거를 기록했다.
