HPLC 그래디언트 지연부피는 아세톤 추적자의 흡광도 변화가 프로그램보다 얼마나 늦게 나타나는지 측정하고, 그 시간차에 유량을 곱해 평가한다. 정확한 계산에는 초기 유지시간을 포함한 프로그램 중간점과 검출 위치까지의 추가 부피를 구분해야 한다. 시험 구성부터 반복 측정과 메서드 이전 판단까지 5단계로 정리한다.
목차
1단계. HPLC 그래디언트 지연부피의 측정 경계를 정한다
그래디언트 지연부피는 이동상 조성이 형성되는 지점부터 컬럼 입구까지의 부피이다. 컬럼 내부의 공극부피나 비보유 성분의 머무름시간과 구분하며, 시험 전 기록지에 측정 시작점과 끝점을 명시한다.

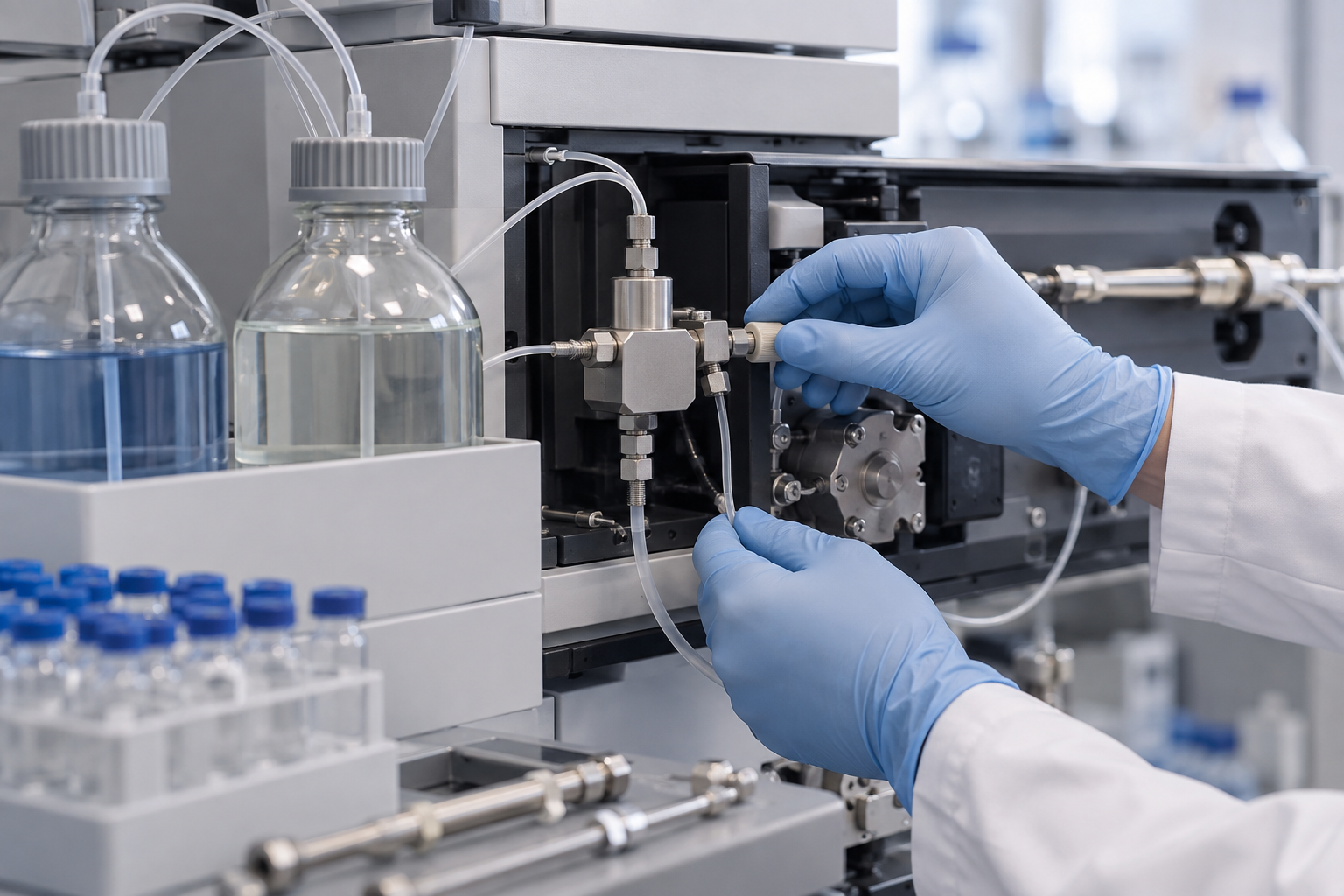

컬럼을 제거하고 원래 컬럼 입구까지의 유로를 유지하면서 검출기로 연결한다. 펌프 작동에 배압이 필요한 장비는 저부피 제한관을 사용하며, 제한관은 검출 셀의 허용압력을 넘기지 않는 위치에 설치한다. Waters의 측정 절차도 컬럼 대신 모세관 제한관을 사용하지만, 해당 문서의 배압 조건은 특정 장비에 적용되므로 다른 HPLC에 그대로 적용하지 않는다. Waters 지연부피 측정 절차
검출기에서 읽은 지연에는 원래 컬럼 입구 이후 시험용 연결관과 검출 위치까지의 이동도 포함된다. Agilent는 혼합점에서 검출기까지의 부피와 컬럼 이후 검출기까지의 부피를 구분해 지연부피를 산출한다. 이 원리에 따라 보정 전 관측값과 컬럼 입구 기준 보정값을 별도로 보고한다. Agilent 부피 교정 안내
실무 기록에는 믹서, 자동샘플러 유로, 컬럼 선택밸브, 연결관과 제한관 구성을 남긴다. 특히 주입밸브 상태와 루프의 유로 포함 여부를 실제 분석 조건에 맞춰야 장비 간 비교가 가능하다.
시험 유로 준비 순서
- 측정 경계 설정
혼합점부터 컬럼 입구까지 정의한다. - 컬럼 우회 연결
배압 필요 여부에 따라 제한관을 적용한다. - 유로 구성 기록
믹서·주입밸브·배관과 추가 부피를 기록한다.
2단계. 아세톤 추적자 이동상과 검출 조건을 준비한다
A와 B에는 같은 바탕 용매를 사용하고 B에만 아세톤을 첨가한다. Waters 컬럼 사용설명서는 메탄올과 메탄올 중 0.1% 부피비 아세톤을 예시로 제시하며, 아세톤 검출 파장은 265 nm를 사용한다. Waters 아세톤 추적자 시험 조건
이 조건을 조제 예시로 적용하면 A는 HPLC급 메탄올이고, B는 아세톤 1.00 mL를 취해 메탄올로 최종 부피 1,000 mL가 되도록 조제한 용액이다. 메탄올 1,000 mL에 아세톤을 추가하는 방식과 최종 부피를 맞추는 방식을 기록에서 혼용하지 않는다.
잔류 완충액이 있다면 염이 석출되지 않도록 호환되는 용매로 먼저 치환하고, A·B 라인을 각각 충분히 퍼지한다. 추적자를 시료 바이알에 넣어 한 번 주입하는 시험은 이 절차를 대신하지 못하며, 여기서는 B 이동상 자체의 조성 변화를 검출해야 한다.
0% B와 100% B에서 안정된 흡광도 수준을 확인하고, 신호가 검출기 선형 범위를 벗어나면 추적자 농도를 낮춰 다시 준비한다. 농도를 바꿨다면 변경값을 기록하고 양 끝 흡광도를 다시 측정하며, 시험 중 자동 영점 조정으로 두 기준 수준의 관계가 바뀌지 않도록 설정한다.
3단계. 초기 유지시간을 포함한 선형 그래디언트를 실행한다
Waters 설명서는 0→100% B의 10분 선형 그래디언트와 0.5~2 mL/min 유량 범위를 예시로 제시하며, 장비에 충분한 그래디언트 부피를 선택하도록 안내한다. 다음 입력값은 이를 바탕으로 초기 유지 구간을 추가한 교육용 예시이며, 모든 장비의 적격성평가 조건을 뜻하지 않는다. Waters 그래디언트 설정 예시
유량은 1.00 mL/min으로 일정하게 설정하고, 0.00분과 2.00분에 0% B, 12.00분에 100% B, 17.00분에 100% B를 입력한다. 2.00~12.00분 구간의 곡선 형식은 선형으로 지정하며, 최종 평탄부가 확보되지 않으면 종료 시점을 연장한다.
이 예시에서 초기 유지시간 t₀는 2.00분이고 실제 상승 구간의 길이 tG는 10.00분이다. 프로그램이 50% B에 도달하는 절대시간은 t₀+tG/2=7.00분이며, 전체 운전시간의 절반으로 계산하지 않는다.
펌프 프로그램과 검출 신호의 시간 원점을 맞추고 자동 그래디언트 시작 보정이나 주입 지연 설정을 기록한다. 측정 후에는 초기 조성으로 복귀시켜 시작 흡광도가 다시 안정된 뒤 다음 시험을 수행한다.
그래디언트 입력 예시
| 시간 | 비 이동상 비율 | 구간 의미 |
|---|---|---|
| 0.00분 | 0% | 초기 조건 |
| 2.00분 | 0% | 선형 상승 시작 |
| 12.00분 | 100% | 선형 상승 종료 |
| 17.00분 | 100% | 평탄부 확인 |
4단계. HPLC 그래디언트 지연부피와 지연시간을 계산한다
초기 평탄부의 평균 흡광도를 A₀, 최종 평탄부의 평균을 A₁₀₀으로 정한다. 판독할 중간 흡광도는 A₅₀=A₀+0.5×(A₁₀₀−A₀₎이며, 신호가 이 값에 도달하는 절대시간을 t₅₀,관측으로 읽는다.
검출 위치 기준 관측 지연시간은 tD,관측=t₅₀,관측−(t₀+tG/2)이고, 관측 지연부피는 VD,관측=F×tD,관측이다. F를 mL/min, 시간을 min으로 입력하면 부피는 mL가 되며, 프로그램 중간점과 관측 중간점의 차이를 사용하는 원리는 Waters 절차에 제시되어 있다. Waters 중간점 계산식
다음은 실제 측정 결과가 아닌 계산 예시이다. A₀=0.020 AU, A₁₀₀=0.820 AU이면 A₅₀=0.420 AU이고, 이 신호의 관측시간이 8.20분이면 지연시간은 8.20−7.00=1.20분이다. 유량 1.00 mL/min에서 관측 지연부피는 1.20 mL가 된다.
원래 컬럼 입구 위치부터 검출 위치까지 추가된 유효 부피를 별도로 평가해 0.08 mL로 확인했다고 가정하면, 컬럼 입구 기준 지연부피는 1.20−0.08=1.12 mL이다. 같은 유량에서 컬럼 입구 기준 지연시간은 1.12분이며, 추가 유로를 빼는 계산은 측정 경계를 컬럼 입구로 맞추기 위한 것이다. Agilent 측정 구간별 부피 구분
보정량은 시험용 제한관·연결관과 검출 셀의 유효 검출 위치를 고려해 산정하고 근거를 남긴다. 셀 명목 전체 부피를 무조건 빼거나, 주입기부터 검출기까지의 부피를 통째로 빼면 측정 경계가 달라진다. 보정량을 확인하지 못했다면 1.20 mL를 검출 위치 기준 관측값으로 보고하고 보정 미실시를 표시한다.
가상 데이터 계산 결과
| 항목 | 계산 | 결과 |
|---|---|---|
| 프로그램 중간점 | 2.00＋10.00÷2 | 7.00분 |
| 관측 지연시간 | 8.20−7.00 | 1.20분 |
| 관측 지연부피 | 유량×관측 지연시간 | 1.20밀리리터 |
| 컬럼 입구 기준 부피 | 1.20−0.08 | 1.12밀리리터 |
5단계. 반복 측정으로 오류를 구분하고 이전 조건을 판단한다
내부 확인 계획의 예로 동일 조건에서 3회 측정하고 각 회차의 지연시간, 관측 부피, 보정 부피와 신호 형태를 함께 비교한다. 3회는 이 글의 운용 예시이며, 반복 횟수와 허용 편차는 장비 성능 및 해당 메서드의 민감도에 맞춰 사전에 정한다.
계산 오류는 원자료를 바꾸지 않고도 발견할 수 있다. 앞선 예시에서 초기 유지시간을 누락해 8.20−5.00으로 계산하면 관측 부피가 3.20 mL로 과대평가되지만, 프로그램 중간점 7.00분을 적용하면 1.20 mL로 바로잡힌다. 또한 최종 흡광도의 절반인 0.410 AU를 쓰지 않고, 초기 흡광도를 포함한 0.420 AU를 사용해야 한다.
관측 곡선이 요동하거나 최종 평탄부가 기울어지면 그 상태에서 중간점을 확정하지 않는다. 퍼지 상태, 용매 조제, 신호 포화와 유량 안정성을 점검한 뒤 재측정하고, 수정 후 평탄부와 중간점이 재현되는지 확인한다. 곡선의 굴곡이나 퍼짐이 다르면 지연시간 하나만 같아도 그래디언트 전달 특성이 같다고 판단하지 않는다.
메서드 이전에서는 같은 측정 경계로 얻은 각 장비의 VD/F를 비교한다. 컬럼과 유량이 같다는 가정에서 기존 장비 1.12 mL, 이전 장비 0.72 mL, 유량 1.00 mL/min이면 지연시간 차이는 0.40분이며, 이전 장비의 초기 유지시간을 그만큼 늘리는 방안을 검토할 수 있다. 이는 컬럼 도달시간을 맞추기 위한 계산상 출발점이며 분리 성능을 보증하는 값은 아니다.
반대로 이전 장비의 지연이 더 크면 초기 유지시간을 줄일 여유가 있는지 먼저 확인한다. 실제 변경은 적용 메서드의 변경관리 절차에 따라 검토하고, 표준액과 대표 시료로 분리도·머무름시간·정량 결과를 확인한다.
관련해서 HPLC 메서드 이전성 평가 5단계 — 기기·시설 이전 검증 체크리스트 글도 참고할 만하다.
정리: 지연부피 측정 결과의 최종 체크포인트
최종 기록에는 시험 구성, 추적자 조제값, 그래디언트 표, 신호 원자료, 중간점 판독과 보정 근거를 함께 보관한다. 지연부피 숫자만 기록하면 이후 믹서나 배관을 교체했을 때 변화 원인을 추적하기 어렵다.
유량과 초기 유지시간이 다른 시험을 단순 비교하지 않고, 관측 부피와 컬럼 입구 기준 부피를 명확히 구분한다. 아세톤 추적자 시험은 조성 전달 지연을 평가하는 시험이므로, 이 결과만으로 실제 이동상 조건의 분리 성능이나 시스템적합성을 대체하지 않는다.
결과 확정 전 확인
- ✓측정 경계와 자동샘플러 유로를 기록한다.
- ✓초기·최종 흡광도의 안정성을 확인한다.
- ✓프로그램 중간점에 초기 유지시간을 반영한다.
- ✓관측 부피와 보정 부피를 구분한다.
- ✓반복 결과와 곡선 형태를 함께 검토한다.
- ✓이전 조건 변경 후 분리·정량 성능을 확인한다.
