HPLC 가드컬럼 교체는 동일 조건의 배압 추세, 표준용액의 피크 형태, 중요 피크 쌍의 분리도를 함께 평가해 결정한다. 제조사 권고와 시험법의 관리 기준을 적용하고, 새 가드로 교체한 뒤 배압과 시스템적합성이 회복되는지 확인해야 수명 판정의 근거가 완성된다. 세 지표가 모두 나빠질 때까지 기다리지 않고, 확인된 이상 신호에 따라 예방 교체한다.
목차
교체 판단의 출발점: 가드컬럼 수명은 보호 기능으로 평가한다
가드컬럼은 분석컬럼 앞에서 입자와 강하게 머무르는 오염 성분을 받아 분석컬럼을 보호하는 소모품이다. 충전제가 있는 가드컬럼과 입자 차단용 인라인 필터는 구분해야 하며, 필터 교체만으로 가드 충전제의 화학적 오염까지 해결됐다고 판단해서는 안 된다.
가드컬럼의 관리 목적은 분석컬럼 성능이 손상되기 전에 보호 부품을 교체하는 것이다. Waters의 VanGuard 관리 매뉴얼은 배압 증가, 피크 갈라짐·어깨 피크, 머무름 변화와 분리도 변화 등을 오염 신호로 제시한다. Waters VanGuard 관리 매뉴얼
실무에서는 정상값 기록 → 배압 원인 분리 → 피크 변형 확인 → 분리도 평가 → 교체 후 회복 확인의 순서로 판단한다. 배압이 정상이어도 분리 성능이 악화되면 교체 검토 대상이며, 반대로 배압만 상승했다고 분석컬럼과 가드를 함께 폐기할 근거가 생기는 것은 아니다.
1단계: HPLC 가드컬럼 교체 판단용 정상값을 기록한다
새 가드를 설치하고 충분히 평형화한 뒤, 시험법의 시스템적합성을 만족한 상태를 정상 기준으로 기록한다. 기존 분석컬럼에 가드만 새로 설치한 경우에도 그 조합의 기준을 남기며, 다른 분석컬럼에서 얻은 배압을 그대로 가져오지 않는다.
기록 항목은 분석컬럼·가드 식별번호, 가드 규격과 충전제, 설치일, 누적 주입 수, 시료 매트릭스, 이동상 조성, 유량, 컬럼 온도이다. 표준용액의 배압, 중요 피크 쌍의 분리도, 피크 폭과 시험법에서 사용하는 비대칭 지표도 함께 저장한다.
그래디언트에서는 초기 평형 구간의 압력과 분석 중 최대 압력을 구분한다. 서로 다른 조성 구간의 압력을 비교하면 용매 점도 변화가 가드 막힘처럼 보일 수 있으므로, 비교할 구간과 평형화 조건을 기록 양식에 고정한다.
따라 할 입력 예시는 ‘가드 식별번호=보호부품-가, 비교 구간=초기 평형 종료, 정상 배압=200 bar, 현재 배압=230 bar’이다. 이 값은 계산 설명용 가상 예시이며, 배압 상승률은 (현재 배압−정상 배압)÷정상 배압×100으로 계산해 15%가 된다. 이 상승률은 전체 유로의 변화이므로 가드 자체의 압력 증가율로 해석하지 않는다.
2단계: 배압 상승을 확인하고 가드 기여분을 분리한다
먼저 유량, 온도, 이동상 조성과 평형 상태가 정상값 기록 때와 같은지 확인한다. 펌프 표시 배압은 가드뿐 아니라 인라인 필터, 분석컬럼, 배관과 검출기 유로의 저항을 포함하므로, 총배압만으로 막힘 위치를 특정할 수 없다.
제조사 수치는 적용 제품과 문서 범위를 함께 읽어야 한다. Agilent의 Analytical and Semipreparative Guard User Guide는 가드 카트리지 운용 지침에서 정상 대비 시스템 압력 10% 상승 또는 100~200회 주입 후 교체를 안내한다. 일체형 Fast Guard는 별도 절에서 다루므로 이 수치를 모든 가드 제품의 공통 기준으로 확대하지 않는다. Agilent 가드 사용 안내
Waters의 2015년 VanGuard 관리 매뉴얼은 분리 품질 저하 또는 초기 배압의 20% 초과 상승을 교체 신호로 제시한다. 앞의 가상 예시인 15% 상승은 두 문서에서 판단 맥락이 달라지므로, 사용 중인 제품의 최신 안내와 실험실 절차를 확인해 적용한다. 이 비율은 장비나 부품의 최대 허용압력을 대신하는 기준이 아니다. Waters VanGuard 관리 매뉴얼
원인 분리는 펌프 정지와 잔압 해소 후 연결을 변경해 수행한다. 제거 가능한 구조라면 시료를 주입하지 않고 가드를 제외한 유로에서 이동상 배압을 비교하며, 통합형 구조는 해당 제품 절차에 따라 새 카트리지로 비교한다. 연결 변경에 따른 저항 차이를 감안하고도 과도한 배압이 해소되면 가드 또는 그 연결부가 원인이라는 근거가 된다.
가드 교체 후에도 높은 배압이 유지되면 필터, 분석컬럼 입구와 나머지 유로를 순서대로 확인한다. 막힌 가드를 재장착하거나 허용압력을 높여 분석을 계속하는 방식은 원인 확인과 보호 목적에 맞지 않는다.
제조사 배압 권고 비교
| 제조사·문서 | 교체 신호 | 적용 범위 |
|---|---|---|
| 애질런트 가드 안내 | 정상 대비 압력 10% 상승 | 해당 가드 카트리지 지침 |
| 워터스 뱅가드 매뉴얼 | 초기 배압 20% 초과 상승 | 해당 제품·문서 기준 |
3단계: 표준용액으로 피크 변형과 연결 오류를 구분한다
피크 변형은 동일한 표준용액과 주입 조건에서 정상 크로마토그램과 비교한다. 테일링, 피크 갈라짐, 어깨 피크와 폭 증가를 관찰하고, 비대칭 지표는 같은 계산법과 적분 조건으로 추적한다.
시료에서만 변형이 나타나면 가드 수명 외에도 시료 희석용매, 주입 부하, 매트릭스 간섭을 확인해야 한다. 표준용액에서도 변형이 재현되면 가드와 연결부를 우선 점검할 근거가 커지지만, 이 사실만으로 가드 오염이 확정되지는 않는다.
설치 직후 생긴 피크 갈라짐과 사용 중 점차 악화된 테일링은 진단 출발점이 다르다. 전자는 튜빙 삽입 깊이, 피팅 적합성과 사체적을 먼저 확인하며, Waters 매뉴얼도 연결부의 빈 공간이 분리 성능을 저하시킬 수 있다고 설명한다. Waters VanGuard 관리 매뉴얼
오류와 해결 결과를 기록할 때는 ‘새 가드 설치 후 피크 갈라짐 발생 → 연결부 재설치 → 동일 표준용액에서 형태 회복’처럼 관찰 사실과 조치를 연결한다. 이는 기록 방식의 예시이며, 실제 결과가 이와 같다면 사용 수명 종료보다 설치 상태가 원인이었다는 해석이 적절하다. 연결을 수정해도 변형이 지속되면 가드 교체 비교와 분석컬럼 평가로 진행한다.
4단계: 중요 피크 쌍의 분리도 저하를 교체 신호로 평가한다
분리도는 시험법에서 지정한 중요 피크 쌍으로 평가한다. 해당 피크가 없는 단일 성분 표준용액만으로는 간섭 성분과의 분리 성능을 확인할 수 없으므로, 지정된 시스템적합성 용액이나 적절한 분리 확인용 용액을 사용한다.
분리도 계산식, 피크 폭 측정 방식과 데이터 처리 조건을 고정하고 정상값 대비 추세와 시험법의 허용기준을 함께 본다. 서로 다른 계산 방식에서 나온 분리도 값을 섞거나, 임의의 공통 수치를 모든 분석에 적용해서는 안 된다.
배압이 정상이라는 이유로 가드 오염 가능성을 배제하지 않는다. Waters의 BioResolve SCX mAb와 VanGuard FIT 적용 사례는 입자에 의한 배압 증가와 화학적 오염에 의한 분리도 저하를 각각 다루며, 해당 조건에서 카트리지 교체 후 성능 회복을 보여준다. 이는 특정 제품과 시험 조건의 근거이며, 모든 가드에서 같은 회복을 보장하는 결과는 아니다. Waters VanGuard FIT 적용 사례
동일 표준용액에서 분리도가 떨어지고 새 가드로 교체한 뒤 회복되면 가드 관련 성능 저하라는 해석을 지지한다. 회복되지 않으면 이동상, 온도, 분석컬럼 상태와 연결부를 추가로 평가하며, 세 지표가 동시에 악화될 때까지 교체 판단을 미루지 않는다.
배압·분리 성능 판단
| 배압 상태 | 피크 형태·분리도 | 조치 |
|---|---|---|
| 상승 | 정상 | 배압 원인 분리 |
| 정상 | 악화 | 가드 교체 비교 |
| 교체 후 회복 | 교체 후 적합 | 분석 재개 근거 확보 |
| 교체 후 회복 | 부적합 지속 | 추가 원인 조사 |
※ 배압과 분리 성능을 함께 평가하며, 교체 후 적합 판정으로 이전 결과를 자동 승인하지 않는다.
5단계: HPLC 가드컬럼 교체 후 회복을 확인한다
교체품은 분석컬럼과의 충전제 적합성, 규격, 연결 방식과 사용 조건을 확인해 선정한다. 가드와 분석컬럼뿐 아니라 연결 부품을 포함한 유로 구성품의 허용압력·온도·용매 조건을 확인하고, 가장 제한적인 조건 안에서 운전한다.

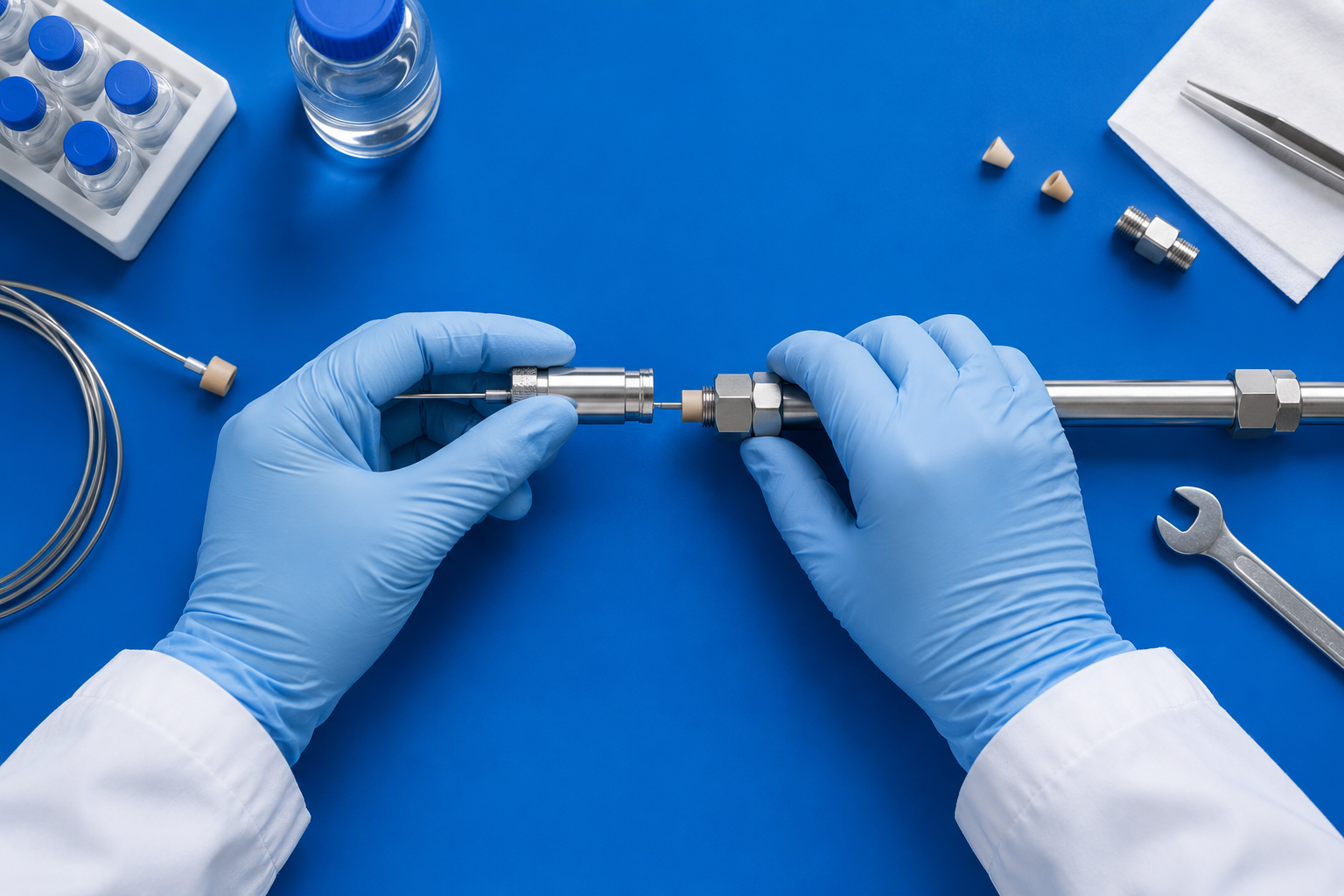

펌프를 정지하고 잔압을 해소한 뒤 제품별 절차에 따라 교체한다. 유동 방향, 씰 상태와 튜빙 안착을 확인하며, 초기 습윤이나 저장용매 치환이 필요한 제품은 해당 안내를 따른다.
교체용 카트리지와 일체형 가드는 취급 방식이 다르다. Agilent 안내는 가드 카트리지의 역방향 사용을 금지하고, 일체형 Fast Guard를 분해하지 않도록 명시하므로 막힘 복구를 위한 일괄 역세척·분해 절차를 적용해서는 안 된다. Agilent 가드 사용 안내
교체 후에는 누액을 확인하고 충분히 평형화한 뒤, 교체 전과 동일한 조건에서 배압과 시스템적합성을 평가한다. 공시험으로 오염 신호를 확인하고 표준용액으로 피크 형태·분리도 및 시험법에서 요구하는 반복성을 확인하며, 압력만 낮아졌다는 이유로 분석 재개를 결정하지 않는다.
배압만 회복되고 분리 성능이 회복되지 않으면 막힘 개선과 분석 성능 복구를 구분해 기록한다. 또한 교체 후 적합 판정이 교체 전 결과를 자동으로 유효하게 만들지는 않으므로, 마지막 적합 확인 이후의 분석 구간은 시퀀스 기록과 이상 발생 시점을 근거로 영향 범위를 평가한다.
교체 후 분석 재개 절차
- 교체품 확인
충전제·규격·연결 방식·사용 조건을 확인한다. - 정지 후 교체
펌프 정지와 잔압 해소 후 유동 방향·씰·안착을 확인한다. - 누액 확인과 평형화
제품별 습윤·용매 치환 절차를 적용하고 평형화한다. - 성능 확인
동일 조건의 배압·공시험·시스템적합성을 확인한다. - 판정 기록
회복 여부와 이전 분석 구간의 영향 평가를 기록한다.
관련해서 HPLC 배압 정상선 설정과 알람 한계값 결정 5단계 글도 참고할 만하다.
정리: 교체 판정과 예방 교체 주기를 기록으로 연결한다
최종 기록에는 이상을 발견한 구간, 비교 조건, 교체 전후 배압·피크 형태·분리도, 교체품 식별번호와 분석 재개 근거를 남긴다. 판단은 ‘가드 교체 후 회복’, ‘배압만 회복’, ‘회복 없음’처럼 관찰 결과가 드러나는 문장으로 작성한다.
예방 교체 주기는 누적 주입 수만으로 고정하지 않고 시료 매트릭스, 주입량, 전처리 상태와 과거 교체 전후 기록을 함께 검토해 정한다. 제조사 권고를 출발점으로 삼되, 성능 저하가 반복되는 시점보다 앞에서 교체할 수 있도록 관리하고 시료 종류나 전처리가 바뀌면 주기를 재검토한다.
가드 교체는 전처리 부족이나 이동상 침전을 반복해서 감추는 조치가 되어서는 안 된다. 새 가드에서 같은 이상이 빠르게 재발하면 수명이 짧다는 결론에 그치지 않고 오염 유입 경로를 조사한다. 핵심 체크포인트는 동일 조건 비교, 원인 분리, 교체 후 성능 회복과 기록의 연결이다.
가드컬럼 교체 판정 점검
- ✓배압 비교의 유량·온도·조성·구간이 동일하다.
- ✓배압 상승 위치를 가드와 다른 유로로 구분했다.
- ✓표준용액의 피크 형태와 중요 피크 쌍을 평가했다.
- ✓교체 후 배압과 시스템적합성을 확인했다.
- ✓교체 전후 기록과 분석 재개 근거를 남겼다.
- ✓재발 양상과 시료 조건으로 예방 교체 주기를 검토했다.
