HPLC 컬럼 외 확산은 컬럼 우회 시험과 연결부별 변경 시험을 조합해 원인을 좁힌다. 튜빙의 기하학적 부피와 실제 피크 확산을 구분하고, 내경·길이·피팅 체결을 각각 점검한 뒤 실제 분석법의 분리도와 정량 성능으로 개선 여부를 판정한다.
목차
1단계 — HPLC 컬럼 외 확산의 진단 범위와 기준선 설정

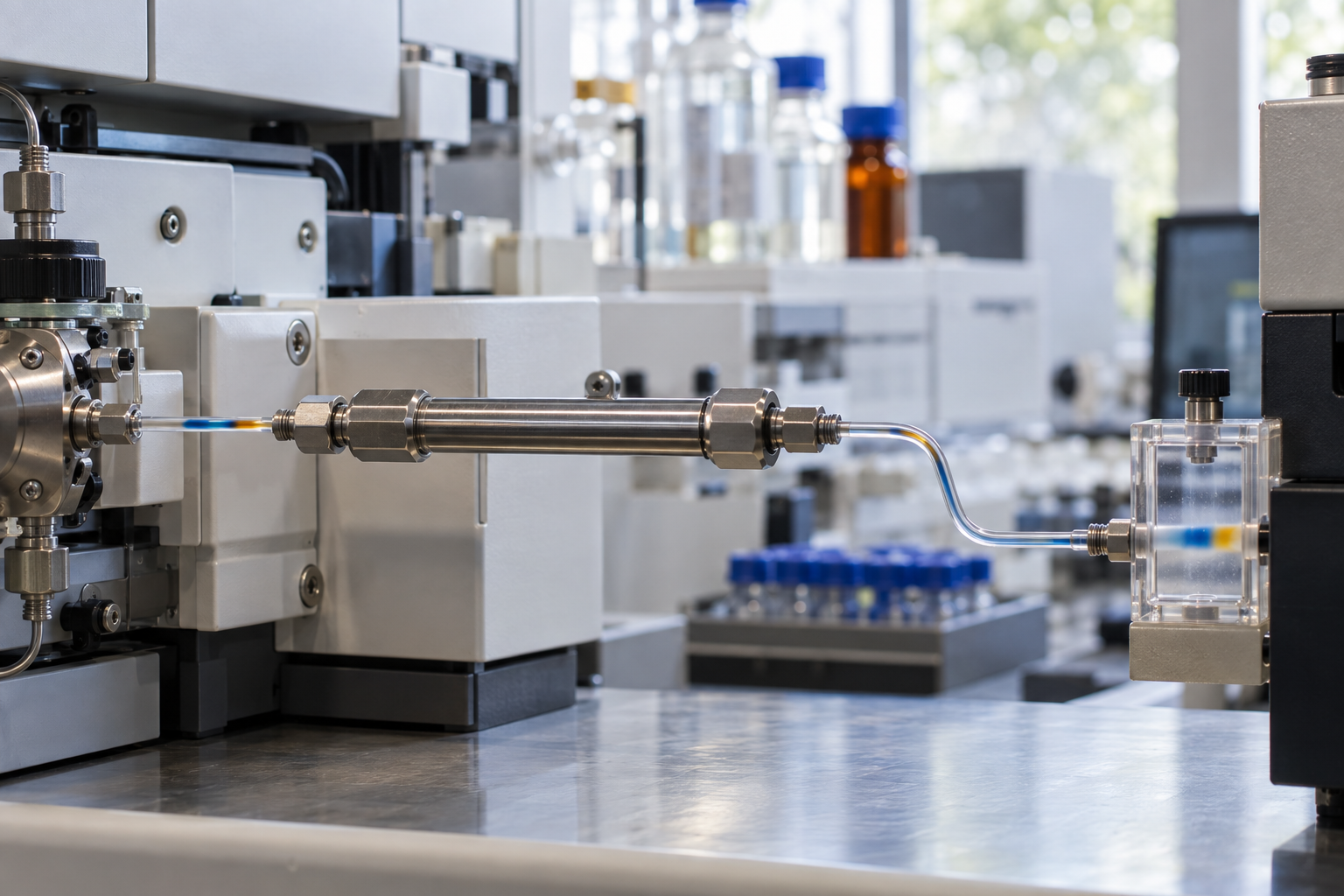

컬럼 교체 후에도 피크가 넓거나 연결 배관을 바꾼 직후 분리도가 나빠졌다면 주입 지점부터 검출 셀까지의 유로를 확인한다. 컬럼 외 확산에는 연결 튜빙뿐 아니라 주입계, 예열기, 전환 밸브, 검출 셀과 검출기 신호 처리도 관여하므로 피크 폭만으로 튜빙을 원인으로 단정하지 않는다.
그래디언트 지연부피는 이동상 혼합 지점부터 컬럼 입구까지 조성 변화가 전달되는 부피이고, 컬럼 외 확산은 컬럼 밖에서 시료 밴드가 넓어지는 현상이다. 두 지표는 구분해서 기록하며, 이 글에서는 그래디언트 도달시간 측정 대신 주입한 추적자의 피크 폭을 평가한다. Waters 지연부피·컬럼 외 부피 백서에 두 개념과 측정 범위가 설명되어 있다.
진단 기록에는 컬럼 정보, 유량, 이동상, 온도, 주입량, 희석용매, 검출 셀, 데이터 수집률과 응답시간을 입력한다. 변경 전 표준용액을 반복 주입해 주요 피크의 폭·면적·분리도·비대칭성과 배압을 확보하고, 변경 후에도 같은 조건과 적분 설정으로 비교한다.
컬럼 외 확산 진단 순서
- 기준선 확보
표준용액 피크 폭·면적·분리도 기록 - 컬럼 우회 시험
저사체적 유니온으로 컬럼 대체 - 튜빙 점검
내경·길이 확인 후 항목별 변경 - 피팅 점검
끝단 밀착과 페룰 호환성 확인 - 분석 성능 확인
컬럼 복원 후 시스템적합성 평가
2단계 — 컬럼 우회 시험으로 HPLC 컬럼 외 확산 측정
펌프를 정지하고 잔압이 해소된 뒤 컬럼을 제거해 입구·출구 튜빙을 호환되는 저사체적 유니온으로 연결한다. 기존 튜빙과 검출 셀은 유지하고 컬럼만 대체해야 우회 시험에서 무엇을 측정했는지 명확해진다.
따라 할 수 있는 문헌 조건은 유량 0.3 mL/min, 이동상 물/아세토니트릴 30/70, 카페인 0.16 mg/mL, 주입량 1 µL, 검출 파장 273 nm, 데이터 수집률 40 Hz이다. 해당 조건의 시료 용매는 물/아세토니트릴 1/9이며, 이는 특정 장비 비교에 사용된 예시이지 모든 장비의 의무 시험조건이 아니다. 출처는 Waters 백서의 컬럼 외 확산 측정 조건이다.
실제 적용에서는 장비의 용매 호환성을 확인하고 공시험으로 배경 신호를 확인한 뒤 추적자를 반복 주입한다. 검출기 포화, 부족한 데이터 수집률, 긴 응답시간 또는 과도한 주입량이 피크 폭을 지배하지 않는지 먼저 확인한다.
컬럼을 제거하면 배압이 달라지므로 펌프와 주입계가 정상 작동하는지도 기록한다. 저압에서 동작이 불안정하면 제조사 진단 절차를 적용하며, 시료 통과 경로에 임의의 저항관을 추가하면 그 부품의 확산까지 측정된다는 점을 고려한다.
3단계 — 연결 튜빙 내경·길이와 실제 부피 계산
유로를 주입기–컬럼 입구와 컬럼 출구–검출기로 나누고 각 튜빙의 부품번호, 내경, 길이, 재질을 기록한다. 내경은 색상만으로 추정하지 말고 부품 사양으로 확인하며, 예열기와 밸브를 포함한 실제 연결 경로를 도면에 표시한다.
원형 튜빙의 내부 부피는 V = πd²L/4로 계산하며, 내경 d와 길이 L을 mm로 입력하면 부피 단위는 µL이다. 길이 100 mm에서 내경 0.17 mm의 부피는 약 2.27 µL, 내경 0.12 mm는 약 1.13 µL로, Agilent 튜빙·피팅 기술자료의 표와 일치한다.
이 계산은 유로 안에 들어 있는 액체량을 나타내며 피크 확산부피와 같은 값이 아니다. 내부 부피가 비슷해도 튜빙 형상, 유량, 분석물의 확산 특성 및 연결부 구조에 따라 피크 폭은 달라질 수 있다. 이러한 차이는 Waters 시스템 확산 평가 자료의 튜빙·접속부 확산 모델에서 다룬다.
변경 시험에서는 먼저 불필요한 길이를 줄이고, 다음으로 장비에 호환되는 작은 내경을 검토하는 순서를 사용할 수 있다. 길이와 내경을 동시에 바꾸면 개별 효과를 구분하기 어려우므로 변경 항목을 분리하고, 각 구성에서 배압과 우회 피크 폭을 함께 측정한다.
튜빙 내부 부피 비교
| 튜빙 내경 | 튜빙 길이 | 계산 내부 부피 |
|---|---|---|
| 0.17 mm | 100 mm | 약 2.27 µL |
| 0.12 mm | 100 mm | 약 1.13 µL |
4단계 — 피팅 사체적과 튜빙 끝단의 밀착 상태 점검
튜빙이 짧아도 끝단이 포트 바닥에 제대로 닿지 않으면 빈 공간에서 시료가 혼합되어 피크가 넓어질 수 있다. 나사 체결이 가능하다는 사실만으로 포트 깊이와 페룰 위치까지 호환된다고 판단하지 않는다. 연결부의 틈과 피팅 형식 차이는 Agilent 튜빙·피팅 기술자료에서 확인할 수 있다.
압력을 해제한 뒤 튜빙 끝단의 변형, 절단 불량, 페룰 위치와 포트 손상을 확인한다. 다른 포트에서 이미 고정된 페룰은 새 포트에 맞지 않을 수 있으므로, 호환되는 새 연결 어셈블리 또는 제조사가 허용한 재조정형 피팅을 사용한다.
누수가 없다는 이유만으로 사체적이 없다고 판정하지 않으며, 체결은 해당 부품의 설치 절차를 따른다. 한 연결부를 수정할 때마다 동일한 우회 시험을 수행하고, 여러 연결부를 한꺼번에 교체한 결과는 개별 원인 규명과 구분해 기록한다.
예를 들어 내경과 길이는 그대로인데 재체결 후 꼬리 부분만 반복적으로 줄어든다면 연결부 문제를 지지하는 결과이다. 다만 특정 성분에서만 비대칭성이 지속되면 흡착이나 재질 상호작용도 조사하며, 테일링을 사체적의 고유 증상으로 취급하지 않는다.
5단계 — 피크 폭을 환산하고 실제 분석 성능으로 판정
피크 높이의 4.4%에서 측정한 폭을 w₄.₄라고 하면 확산부피 지표는 V₄.₄ = 유량 × w₄.₄로 계산한다. 유량을 µL/min, 폭을 min으로 입력하면 결과는 µL이며, 가우스 피크에서는 이 폭이 약 5σ에 해당한다. 비대칭 피크에서는 실제 분산과 완전히 같은 정보를 주지 않는다는 한계가 있다. Waters 시스템 확산 측정·해석 자료에 측정 정의와 한계가 제시되어 있다.
계산 연습용 가상 입력으로 유량 300 µL/min, 변경 전 폭 0.060 min, 변경 후 폭 0.040 min을 사용하면 확산부피는 각각 18 µL와 12 µL이다. 이는 같은 측정 정의에서 폭 지표가 약 33% 줄었다는 뜻이며, 제거한 튜빙의 내부 부피가 6 µL라는 뜻은 아니다.
반치폭과 4.4% 높이의 폭은 서로 바꾸어 비교하지 않으며, 기기 소프트웨어가 출력하는 지표의 정의와 단위를 고정한다. 테일링이 크거나 낮은 높이의 폭이 노이즈에 민감하면 원본 파형과 적분 구간을 함께 검토하고, 폭 하나로 개선 여부를 결정하지 않는다.
컬럼을 복원한 뒤에는 동일 표준용액과 실제 분석법으로 임계 피크쌍 분리도, 피크 면적과 반복성, 비대칭성 및 배압을 재확인한다. 우회 피크만 좁아지고 실제 분리도가 개선되지 않으면 컬럼·주입용매·검출 설정 등 다른 기여 요인을 계속 조사한다.
그래디언트 분석에서는 컬럼 입구의 시료 집속으로 전단 확산의 영향이 줄어들 수 있어 우회 시험 결과를 그대로 실제 피크 폭 감소량으로 환산하기 어렵다. 따라서 우회 시험은 원인 구분과 구성 비교에 사용하고, 최종 적합 판정은 실제 분석 조건에서 수행한다. 이 집속 효과는 Waters 지연부피·컬럼 외 부피 백서에 설명되어 있다.
가상 입력의 확산부피 계산
| 구분 | 유량 | 4.4% 높이 피크 폭 | 확산부피 지표 |
|---|---|---|---|
| 변경 전 | 300 µL/min | 0.060 min | 18 µL |
| 변경 후 | 300 µL/min | 0.040 min | 12 µL |
※ 계산 연습용 가상값이다. 색상은 전후 구분이며 합격 여부를 뜻하지 않는다.
관련해서 HPLC 그래디언트 지연부피 측정 5단계 — 아세톤 추적자와 지연시간 계산 글도 참고할 만하다.
정리 — 개선 판정과 재발 방지 체크포인트
진단 완료 조건은 배관을 짧게 만들었다는 사실이 아니라, 변경 구성을 재현할 수 있고 실제 분석법의 요구 성능이 확보되었다는 근거이다. 모든 장비에 적용하는 단일 확산부피 합격값을 임의로 두지 말고, 해당 시험법의 시스템적합성 기준과 실험실에서 설정한 정상 성능 범위를 기준으로 판정한다.
기록서에는 변경 전후 유로도, 튜빙 내경·길이·부품번호, 피팅 구성, 우회 시험조건, 피크 폭 정의와 원본 크로마토그램을 남긴다. 개선 효과가 반복 측정의 변동보다 분명한지 확인하고, 실제 시료의 간섭 피크 분리와 정량 결과에 불리한 변화가 없는지도 평가한다.
우회 피크가 개선됐지만 시스템적합성에 실패했다면 작업을 종결하지 않고 남은 원인을 조사한다. 공정시험기준 적용 업무에서는 이 진단 절차를 시험조건 변경의 허용 근거로 삼지 않으며, 적용 시험법과 내부 변경관리 절차에 따라 확인 범위를 정한다.
진단 종료 전 확인
- ✓변경 전후 유로도와 부품번호 기록
- ✓튜빙 내경·길이와 피팅 호환성 확인
- ✓동일 조건·동일 정의의 피크 폭 비교
- ✓실제 분석법 시스템적합성 확인
- ✓면적·반복성·배압과 정량 영향 평가
- ✓원본 데이터와 변경관리 기록 보관
